Сколько портов на патч-панели? Полное руководство

Сколько портов имеет патч-панель?

А сетевая патч-панель обычно приходит 12, 24, 48 или 96 портов , причем модели с 24 и 48 портами наиболее широко используются в коммерческих и корпоративных средах. Патч-панель на 24 порта вписывается в 1U места в стойке , а 48-портовая версия занимает 2U . Панели с 12 портами меньшего размера обычно используются в домашних условиях или компактных телекоммуникационных шкафах, а панели с 96 портами высокой плотности встречаются в крупных центрах обработки данных, где место в стойке ограничено.

Количество портов не является произвольным — оно напрямую определяет, сколько сетевых устройств вы можете терминировать и управлять ими с одной панели. Выбор неправильного количества портов приводит либо к бесполезной трате места в стойке, либо к хаотическому разрастанию кабелей, что со временем становится кошмаром для обслуживания. Понимание доступных конфигураций — это первый шаг к созданию чистой масштабируемой сетевой инфраструктуры.

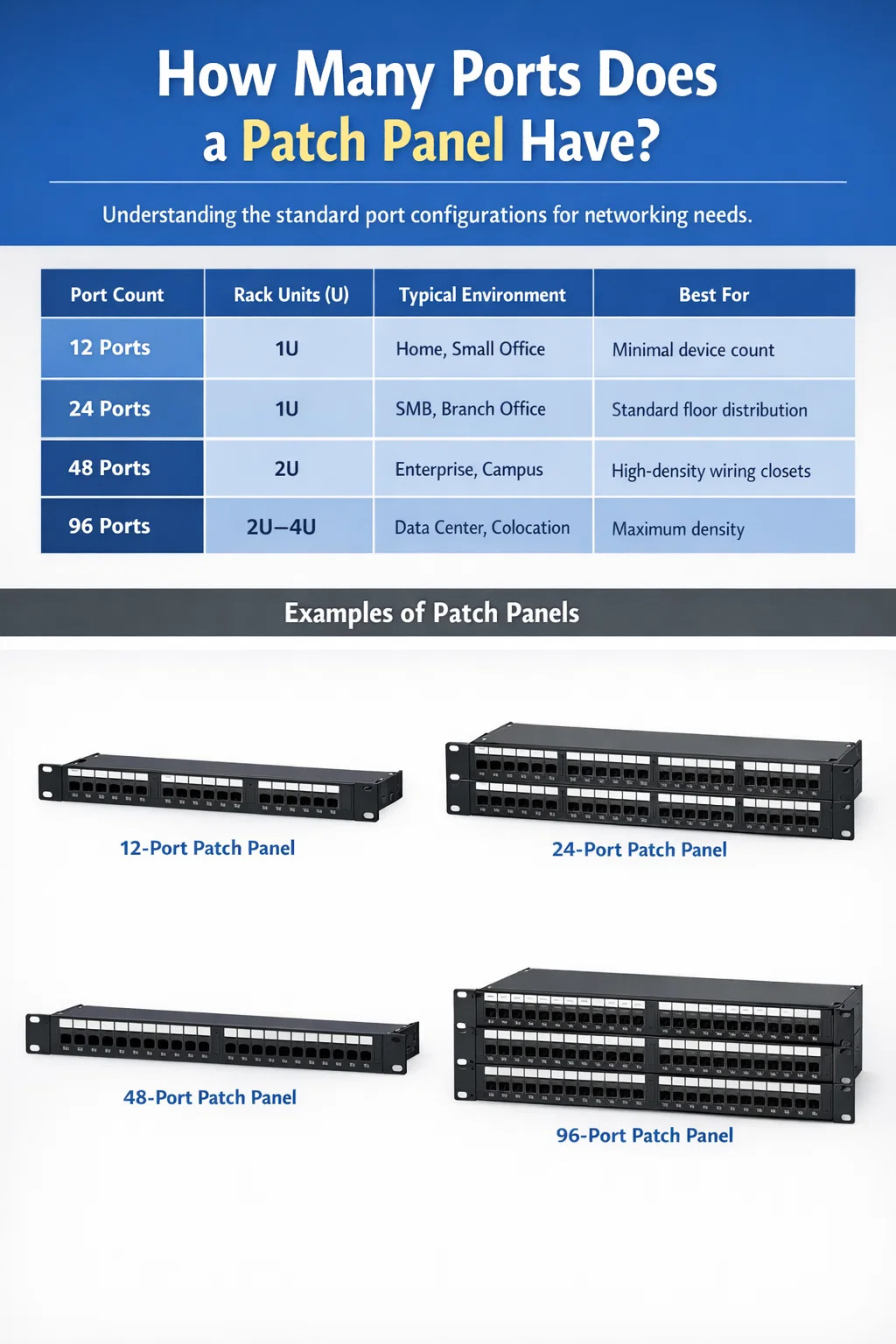

Объяснение стандартных конфигураций портов

Каждая конфигурация количества портов служит определенной цели, и понимание практических различий поможет вам избежать чрезмерного определения или недостаточного построения вашей кабельной инфраструктуры.

12-портовые патч-панели

Сетевая патч-панель с 12 портами — это самая маленькая из доступных стандартных конфигураций. Он занимает место в стойке высотой 1U и обычно используется в жилых помещениях, небольших торговых точках или дополнительных шкафах, где необходимо подключить лишь несколько точек. Панель с 12 портами также является практичным выбором, когда вам необходимо выделить определенную часть сети — например, изолировать линии VoIP или каналы с камер наблюдения — без выделения для этой цели полной панели с 24 портами. Благодаря своим компактным размерам панель с 12 портами помещается в настенные шкафы высотой до 6U.

24-портовые патч-панели

Патч-панель на 24 порта является наиболее распространенной конфигурацией в отрасли. Он обслуживает типичный офис с 20–24 рабочими станциями, оставляя при этом несколько портов открытыми для общих устройств, таких как принтеры, точки доступа или IP-телефоны. При высоте 1U он аккуратно сочетается с 24-портовым управляемым коммутатором в той же группе стоек, что позволяет сократить длину кабеля и упростить маркировку. Большинство стандартов структурированной кабельной системы, включая TIA-568, основаны на увеличении числа портов в 24 порта, что делает этот размер стандартным для большинства ИТ-планировщиков и подрядчиков.

48-портовые патч-панели

Аt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

Патч-панели на 96 портов

Панель с 96 портами обеспечивает максимальную плотность размещения в стандартной инфраструктуре 19-дюймовой стойки. В этих панелях обычно используются угловые гнезда Keystone или гнезда без инструментов, позволяющие разместить большое количество портов и патч-кабелей. Вы найдете их в первую очередь в центрах обработки данных, крупных колокейшн-центрах и телекоммуникационных помещениях, где необходимо организовать сотни серверных портов, подключений к хранилищам или оптоволоконных каналов связи. Некоторые панели с 96 портами разработаны на основе модульной кассетной системы, в которой отдельные кассеты с 12 или 24 портами вставляются в раму шасси, что дает вам возможность устанавливать только то, что вам нужно, сохраняя при этом пространство для будущего расширения.

Факторы, определяющие, какое количество портов вам нужно

Выбор правильного количества портов для вашей сетевой патч-панели не означает выбор наибольшего доступного числа. Решение должно зависеть от нескольких конкретных переменных, и игнорирование их приводит либо к напрасной трате бюджета, либо к тому, что кабельная система не сможет масштабироваться.

Количество кабельных отводов в зоне

Подсчитайте каждую активную кабельную трассу, заканчивающуюся в шкафу или стойке. Включите устройства для рабочих станций, VoIP-телефонов, IP-камер, точек беспроводного доступа и любых устройств Интернета вещей. Патч-панель должна иметь как минимум столько портов, сколько активных кабельных отводов. плюс буфер роста в размере от 15 до 20 процентов. Если у вас в настоящее время имеется 38 узлов, логичным выбором будет панель на 48 портов. Это дает вам 10 запасных портов, не требуя сразу второй панели или шасси большего размера.

Аvailable Rack Space

Место в стойке — это ограниченный ресурс, и каждый компонент конкурирует за него. Типичная стойка высотой 42U, заполненная двумя коммутаторами, маршрутизатором, межсетевым экраном, ИБП и двумя кабельными организаторами высотой 1U, уже рассчитана примерно на 14U до установки одной патч-панели. Если вы работаете с настенной стойкой высотой 12U в небольшом офисе, установка рядом двух 24-портовых панелей с соответствующей кабельной организацией может оказаться невозможной. В этом случае одна панель с 48 портами высотой 2U более практична, чем две панели с 24 портами высотой 1U каждая, поскольку кабельные организаторы обычно добавляют еще 1U на каждый ряд панели.

Категория кабеля и тип сигнала

Медные панели Cat5e, Cat6, Cat6A и Cat8 имеют одинаковое стандартное количество портов, но их физические размеры различаются. Например, панели Cat6A часто немного выше или глубже. чем панели Cat6, поскольку больший диаметр кабеля требует большего радиуса изгиба, а сами разъемы физически больше. Панель Cat6A с 48 портами может занимать 2U, где удобно размещается панель Cat6 с 48 портами. Оптоволоконные патч-панели, используемые для магистральной сети, восходящих каналов и соединений на большие расстояния, следуют другой модели плотности портов. Дуплексные оптоволоконные панели LC обычно имеют конфигурацию с 24 портами в пределах 1U, тогда как волоконно-кассетные системы MPO/MTP могут упаковывать 72 или более волоконно-оптических соединений в одну панель высотой 1U.

Планируемое расширение сети

А network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last от 15 до 25 лет при обычном коммерческом использовании. Это означает, что количество портов, которое вы выбираете сегодня, должно учитывать рост, который вы не можете полностью предсказать. В компании, в которой сегодня работает 30 сотрудников, через пять лет может появиться 60 человек. Увеличение запаса мощности путем подбора следующего уровня портов — с 24 до 48 или с 48 до 96 — почти всегда дешевле, чем модернизация дополнительных панелей и повторная прокладка кабелей позже.

Типы патч-панелей и изменение количества портов в зависимости от них

Не все сетевые патч-панели устроены одинаково. Внутренняя конструкция панели влияет на то, сколько портов может быть физически размещено, как прокладываются кабели сзади и насколько легко можно переконфигурировать или отремонтировать панель.

Фиксированные патч-панели с перфорацией

Фиксированные панели имеют предварительно установленные разъемы, которые подключаются напрямую с помощью инструмента со 110 отверстиями на задней панели. Это наиболее распространенный тип в структурированных кабельных системах, и они доступны со всеми стандартными количествами портов — 12, 24, 48 и 96. Поскольку гнезда постоянно интегрированы, фиксированные панели надежны и экономичны для установок, где схема прокладки кабеля вряд ли будет часто меняться. Они доступны в классах Cat5e, Cat6 и Cat6A и поддерживают стандарты проводки T568A и T568B.

Патч-панели Keystone

Панели Keystone имеют модульную конструкцию, в которой отдельные вставки гнезд Keystone вставляются в глухую раму панели. Шасси патч-панели Keystone с 24 портами имеет 24 слота Keystone, но вы заполняете только те порты, которые вам нужны. Если вы начинаете с 16 активных модулей, вы устанавливаете 16 разъемов и оставляете оставшиеся 8 слотов пустыми для использования в будущем. Эта модульность также означает, что вы можете использовать разные типы разъемов — RJ45, коаксиальный, оптоволоконный, HDMI — на одной панели. Панели Keystone немного дороже на порт, чем фиксированные панели, но обеспечивают значительную гибкость в динамичных средах.

Аngled Patch Panels

Аngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

Волоконно-оптические патч-панели

В оптоволоконных патч-панелях используются разъемы LC, SC или MPO, и они соответствуют другим стандартам плотности, чем медные панели. Стандартная оптоволоконная патч-панель высотой 1U с дуплексными разъемами LC обычно вмещает 24 порта , что соответствует 24 отдельным оптоволоконным соединениям или 12 дуплексным каналам. Оптоволоконные панели высокой плотности на основе кассет MPO могут обеспечить От 72 до 96 оптоволоконных соединений в одном шасси высотой 1U. , что делает их идеальным решением для магистральной инфраструктуры в больших зданиях и центрах обработки данных. Оптоволоконные патч-панели являются пассивными устройствами — они не требуют питания, но требуют значительно большей осторожности во время установки, чтобы избежать повреждения разъема и вносимых потерь.

Как патч-панели вписываются в вашу общую сетевую инфраструктуру

А patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

В типичной конструкции структурированной кабельной системы горизонтальные кабели проходят от настенных розеток или напольных коробок на каждой рабочей станции до патч-панели в ближайшем шкафу IDF (промежуточного распределительного щита). От патч-панели короткие патч-кабели — обычно длиной от 1 до 3 футов — подключаются к соответствующим портам коммутатора уровня доступа. Каждый порт патч-панели соответствует ровно одному физическому отводу кабеля. , который, в свою очередь, подключается к одному сетевому устройству на стороне пользователя. Это соотношение «один к одному» делает планирование количества портов прямым отражением количества ваших устройств.

Патч-панель также служит слоем документации для всей горизонтальной кабельной системы. Когда порты четко обозначены номерами комнат, номерами столов или идентификаторами устройств, устранение неисправного соединения становится вопросом отслеживания метки, а не ползания сквозь стены. Именно здесь количество портов влияет на эффективность работы: густонаселенной панелью с 24 портами и четкими метками гораздо проще управлять, чем перегруженной панелью с 48 портами, где половина портов не маркированы, а патч-кабели запутались.

Рекомендации по использованию портов для сетевых патч-панелей

Наличие правильного количества портов на патч-панели имеет значение, но не менее важно то, как вы используете эти порты и управляете ими. Профессионалы отрасли следуют ряду практических правил, которые обеспечивают чистоту, документирование и ремонтопригодность кабельной инфраструктуры на протяжении всего ее срока службы.

• Прежде чем приступить к прокладке кабелей, промаркируйте каждый порт как на передней, так и на задней панели. Используйте единую схему именования — например, номер комнаты, за которым следует номер розетки (например, 204-A, 204-B), — чтобы любой техник мог сопоставить панель с планом этажа, не зная предварительно установки.
• Никогда не заполняйте патч-панель на 100 процентов при первоначальной установке. Зарезервируйте не менее 20 процентов портов для будущих перемещений, добавлений и изменений. На панели с 24 портами это означает, что в первый день необходимо использовать не более 19 активных подключений.
• Используйте соединительные кабели с цветовой кодировкой для визуального сегментирования типов трафика. Обычное обозначение — синий для данных, серый для VoIP, желтый для трафика управления и красный для подключений к критически важной инфраструктуре. Это цветовое кодирование работает только в том случае, если оно задокументировано и последовательно применяется.
• Установите горизонтальный кабельный органайзер высотой 1U над или под каждым рядом панелей. Это обеспечивает порядок в кабелях, предотвращает чрезмерное натяжение разъемов RJ45 и позволяет перемещать или заменять патч-кабель, не нарушая соседних соединений.
• Документируйте каждый порт в базе данных или электронной таблице прокладки кабелей сразу после установки. Документация на уровне порта становится самым ценным инструментом для любой ИТ-команды, управляющей инфраструктурой, спустя годы после перехода первоначального установщика.
• Используйте патч-корды не длиннее, чем необходимо. Излишняя длина кабеля приводит к его провисанию, которое сбивается в кучу и блокирует поток воздуха в стойке. Для соединений между патч-панелью и коммутатором в одной стойке почти всегда достаточно патч-кабелей длиной 1 или 2 фута.

Расчет правильного количества портов патч-панели для вашего развертывания

Существует простой метод правильного определения размера патч-панели. Он начинается с физического подсчета и заканчивается моделью распределения портов, учитывающей текущие потребности и краткосрочный рост.

1. Подсчитайте все активные кабельные трассы заканчивающийся в шкафу. Включите рабочие станции, телефоны, точки доступа, камеры, принтеры и любые выделенные устройства.
2. Аdd infrastructure ports для восходящих каналов, патч-соединений между IDF и MDF, а также любых портов управления, которые вы планируете подключать через панель, а не напрямую к коммутатору.
3. Аpply a 20 percent growth buffer к общей сумме. Если у вас 40 активных узлов и 4 инфраструктурных порта, ваше рабочее число равно 44 плюс 20 процентов = необходимо примерно 53 порта.
4. Округлите до следующего стандартного размера панели. . В приведенном выше примере 53 порта округляются до двух панелей по 48 портов (всего 96 портов), что дает вам достаточно места. В качестве альтернативы, если бюджет и пространство ограничены, одна панель с 48 портами и одна панель с 12 портами дают вам 60 портов в стойке высотой 3U — разумное и более экономичное решение.
5. Подтвердить наличие места в стойке суммируя требования U для каждого компонента — коммутаторов, маршрутизаторов, патч-панелей, кабельных организаторов, блоков ИБП — и проверяя, что они укладываются в общую высоту стойки.

Этот пятиэтапный расчет занимает менее 30 минут при новой установке и экономит часы оперативного устранения неполадок и повторной прокладки кабелей в дальнейшем. Он также формирует основу документа со спецификацией кабельной системы, по которому подрядчики могут участвовать в торгах и на который ваша ИТ-команда может ссылаться при наследовании или передаче инфраструктуры.

Распространенные ошибки при выборе количества портов патч-панели

Даже опытные специалисты по планированию сети допускают ошибки при выборе патч-панелей. Эти ошибки стоит понять, потому что их почти всегда можно избежать при предварительном планировании.

Недостаточное указание количества портов для экономии затрат

А 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. Выбор панели меньшего размера, чтобы заранее сэкономить 40 долларов, — это ложная экономия. почти в каждом сценарии коммерческого развертывания.

Чрезмерные спецификации без учета места в стойке

Переход сразу на панель с 96 портами, когда у вас всего 30 узлов, столь же проблематичен. Наполовину заполненная панель с 96 портами занимает место в стойке, стоит дороже, чем необходимо, и создает запутанную компоновку, в которой активные порты разбросаны по большой площади. Что еще более важно, для больших панелей требуются пропорционально более крупные кабельные организаторы и больше патч-кабелей, причем все они занимают стоечные единицы, которые можно было бы выделить для активного оборудования.

Игнорирование совместимости категорий кабелей

Установка патч-панелей Cat6 на горизонтальных кабельных трассах Cat6A снижает производительность всего канала. Патч-панель является частью постоянной линии связи и должна относиться как минимум к той же категории, что и кабель, к которому она подключается. Аналогично, использование патч-панели Cat5e с кабелем Cat6 сводит на нет улучшение перекрестных помех и пропускной способности, обеспечиваемое кабелем Cat6. Аlways match the patch panel category to the cable category и убедитесь, что весь канал — панель, патч-кабель, разъем и горизонтальный кабель — протестирован и сертифицирован вместе после установки.

Забываем учитывать восходящие и магистральные порты

Многие проектировщики учитывают только горизонтальные кабельные отводы, обращенные к пользователю, и забывают, что кабели восходящей линии связи между IDF и MDF также заканчиваются в патч-панели. В трехэтажном здании с центральным MDF каждому IDF требуется как минимум два или четыре порта восходящей линии связи для оптоволоконной магистрали или медных восходящих линий связи с коммутатором ядра. Эти порты занимают пространство на панели так же, как и любое другое соединение, и их необходимо включать в расчет количества портов с самого начала.

Количество портов патч-панели в конкретных сценариях развертывания

Реальные развертывания сильно различаются по масштабу и сложности. Рассмотрение конкретных сценариев помогает преобразовать абстрактные принципы подсчета портов в конкретные решения.

Небольшой офис с 15 сотрудниками

А single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single Патч-панель на 48 портов с легкостью справляется с этой задачей, имея в резерве от 8 до 18 портов. Эта установка помещается в настенный шкаф высотой 12U вместе с 48-портовым коммутатором и небольшим ИБП.

Многоэтажный корпоративный офис с 200 сотрудниками

А 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring две-три 48-портовые панели на IDF или, альтернативно, сочетание панелей с 48 и 24 портами в зависимости от точного количества отброшенных устройств. MDF объединяет магистральные восходящие линии связи от всех четырех IDF и размещает базовую инфраструктуру коммутатора, обычно требуя дополнительных патч-панелей только для восходящих кабелей.

Шкаф для колокейшн-центра обработки данных

В колокейшн-центре обработки данных в одном шкафу высотой 42U может размещаться от 10 до 20 серверов, каждый из которых имеет от 2 до 4 сетевых интерфейсов. Это означает от 20 до 80 активных сетевых портов в одной стойке. Высокая плотность Патч-панель на 96 портов высотой 2U здесь является предпочтительным решением, часто используемым в сочетании с коммутатором, устанавливаемым на верхнюю часть стойки, и оптоволоконными кассетами MPO для восходящих каналов. Цель состоит в том, чтобы завершить как можно больше соединений в минимальном количестве стоек, оставив больше места для оборудования, приносящего доход.

Здание школы или университета

Образовательные учреждения создают уникальные проблемы с прокладкой кабелей, поскольку они сочетают в себе высокую плотность размещения классов и переменную заполняемость. Типичный класс средней школы может иметь 35 мест для учеников, а также рабочее место учителя, проектор и одну или две точки доступа — от 10 до 15 кабельных вводов на комнату. Здание с 20 классами генерирует от 200 до 300 дропов, которые необходимо распределить по нескольким IDF. Панели с 48 портами — это рабочая лошадка в этих средах точное количество определяется количеством капель, агрегированных в каждом шкафу.
