Как еще называется патч-панель? Полное руководство

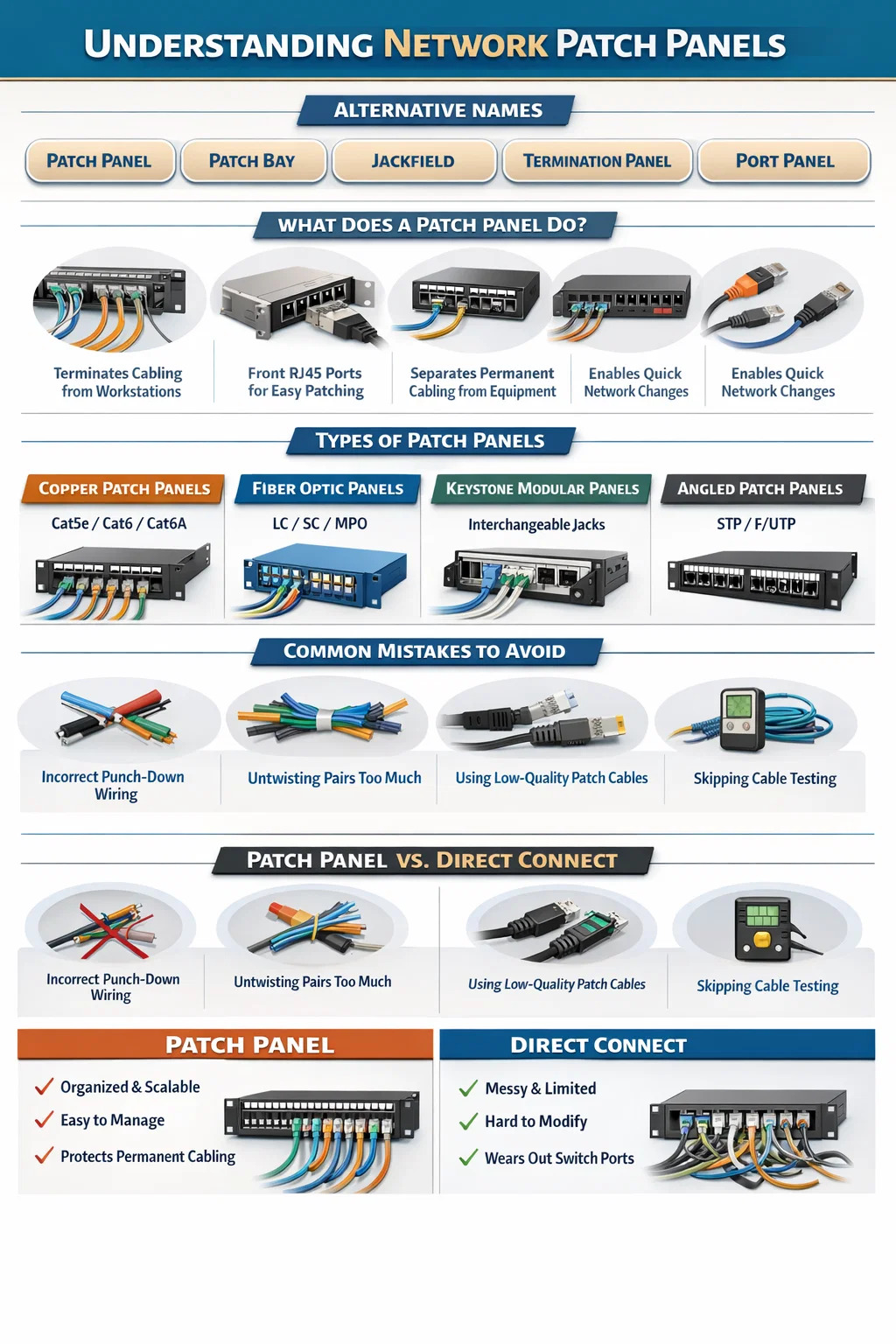

Прямой ответ: другие названия патч-панели

Патч-панель имеет несколько названий в зависимости от отрасли, установщика и эпохи установки. Наиболее широко используемые альтернативные названия включают патч-бэй , Джекфилд и терминальная панель . В аудио- и вещательной среде доминирующим термином является «патч-бэй». В структурированных кабельных системах и ИТ-средах «патч-панель» является стандартной, но в зависимости от приложения вы также можете встретить «панель портов», «блок подключения» и иногда «распределительный блок».

Термин «джекфилд» произошел от телефонных и ранних телекоммуникационных установок и остается распространенным в Великобритании и на устаревших объектах вещания. «Панель подключения» используется в промышленных целях и центрах обработки данных, где упор делается на физическое завершение кабельных трасс, а не на исправление сигналов. Независимо от используемого названия, все эти термины описывают одно и то же фундаментальное устройство: смонтированный аппаратный узел, который объединяет кабельные соединения в централизованном месте.

Понимание этих альтернативных названий является практическим знанием. При поиске оборудования от разных поставщиков, чтении старой документации по установке или общении с подрядчиками из разных дисциплин вы, скорее всего, столкнетесь со всеми этими терминами как взаимозаменяемые.

Что за Сетевая патч-панель На самом деле делает

А сетевая патч-панель служит центральной точкой подключения горизонтальных кабельных трасс в структурированной кабельной системе. На практике каждый кабель, идущий от настенной розетки, рабочей станции или точки доступа, заканчивается на задней стороне патч-панели через заглушки. На передней панели панели расположены порты RJ45, которые можно подключить к коммутаторам, маршрутизаторам или другим портам с помощью коротких патч-кабелей.

Такая конструкция отделяет постоянную кабельную инфраструктуру от активного оборудования. Вместо того, чтобы прокладывать кабели непосредственно к коммутатору, что создает негибкую и сложную в управлении проводку, патч-панель действует как промежуточный слой. Вы можете перемещать, добавлять или изменять сетевые подключения, просто заменяя короткий патч-кабель на панели, вместо того, чтобы перекладывать структурные кабели через стены и потолки.

А standard 1U (1.75-inch height) 24-port network patch panel can consolidate up to 24 individual cable runs into a single rack unit. High-density models offer 48 ports per 1U, and modular designs allow custom port configurations. In large enterprise deployments, a single rack may hold multiple patch panels managing hundreds of connections.

Основные функции с первого взгляда

• Заделывает горизонтальные кабельные трассы от настенных панелей и напольных коробок.
• Обеспечивает гибкий интерфейс порта на передней панели для подключения патч-кабеля.
• Упорядочивает и маркирует сетевые соединения для облегчения идентификации.
• Защищает постоянные кабели от износа, вызванного частыми циклами подключения и отключения.
• Обеспечивает быструю смену сети без физической перепрокладки кабеля.
• Поддерживает документацию и управление физическим уровнем в структурированных кабельных системах.

Разбивка по терминологии: каждое имя и откуда оно взялось

Варианты названий патч-панелей не произвольны. Каждый термин имеет свое происхождение, связанное с определенной отраслью или эпохой. Знание происхождения каждого имени поможет вам понять контекст, в котором вы, вероятно, встретите его.

Patch Bay и патч-панель: это одно и то же?

Функционально да — патч-бэй и патч-панель выполняют одну и ту же роль. Ключевое отличие заключается в типе разъема и маршрутизируемом сигнале. А сетевая патч-панель использует порты RJ45 и обрабатывает сигналы данных Ethernet. Аудио патч-бэй обычно использует разъемы TRS (Tip-Ring-Sleeve), TT (Tiny Telephone) или XLR для маршрутизации аналоговых или цифровых аудиосигналов между студийным оборудованием. Основная концепция — централизованная матрица соединений, обеспечивающая гибкую маршрутизацию сигналов без нарушения постоянной проводки — идентична.

В проектах интеграции вещания и AV оба типа могут существовать в одной стойке, обрабатывая разные типы сигналов. ИТ-персонал обычно управляет сетевыми коммутационными панелями, а звукоинженеры управляют коммутационными отсеками, даже в пределах одного физического объекта.

Распределительная структура: более пристальный взгляд

В средах операторского уровня и крупных предприятий термин «кадр распределения» относится к определенному типу инфраструктуры коммутационной панели. А Главный распределительный шкаф (MDF) является центральной точкой, где внешние линии входят в здание и соединяются с внутренней проводкой. Ан Промежуточный распределительный фрейм (IDF) — это вторичная точка распределения, которая прокладывает кабели от MDF до определенного этажа или зоны. Оба, по сути, представляют собой структурированные формы концепции патч-панели, масштабированные для более крупной инфраструктуры. В центрах обработки данных с десятками тысяч портов распределительные фреймы могут занимать целые ряды стоек.

Типы сетевых патч-панелей, которые вам нужно знать

Не все сетевые патч-панели одинаковы. Различные сценарии развертывания требуют разных конструкций панелей, и выбор неправильного типа может привести к ограничениям производительности, проблемам с прокладкой кабелей или ненужным затратам. Основные категории делятся следующим образом.

Патч-панели Cat5e, Cat6, Cat6A и Cat8

Медные патч-панели рассчитаны на соответствие категории кабеля, к которому они подключаются. Использование панели Cat5e в установке Cat6A является распространенной ошибкой, которая приводит к снижению производительности в точке подключения. Каждая категория поддерживает определенную пропускную способность:

• Кот5е: До 1 Гбит/с при частоте 100 МГц — подходит для стандартных офисных сетей, не требующих высокой пропускной способности.
• Кат6: До 1 Гбит/с на частоте 250 МГц, возможна скорость 10 Гбит/с на расстояниях до 55 метров.
• Кат6А: До 10 Гбит/с на частоте 500 МГц на всей длине канала 100 метров — текущая рекомендация для новых структурированных кабельных систем.
• Кот8: До 25/40 Гбит/с на частоте 2000 МГц на расстоянии до 30 метров — используется в приложениях, устанавливаемых на верхнюю часть стойки центра обработки данных.

Патч-панель должна относиться как минимум к той же категории, что и горизонтальная кабельная система. Смешение категорий приводит к деградации всего канала до компонента с самым низким рейтингом.

Волоконно-оптические патч-панели

Оптические патч-панели, иногда называемые оптоволоконными оконечными коробками или волоконно-распределительными панелями, содержат оптоволоконные адаптеры (LC, SC, ST или MPO) и защищают хрупкие оптоволоконные соединения внутри корпуса, монтируемого в стойку. Они используются в магистральных кабелях между этажами, в межсоединениях центров обработки данных и везде, где требуется передача на большие расстояния или с высокой пропускной способностью. Одна оптоволоконная патч-панель высотой 1U может поддерживать до 96 дуплексных соединений LC, что обеспечивает чрезвычайно высокую плотность по сравнению с медными эквивалентами.

Патч-панели Keystone (модульные панели)

В модульных или трапецеидальных патч-панелях используются сменные гнезда трапецеидального искажения, а не фиксированные порты. Это позволяет на одной панели разместить разъемы разных типов — RJ45, RJ11, коаксиальный, оптоволоконный, HDMI — в любой комбинации. Они распространены в средах, где требования к портам часто меняются или где необходимы смешанные установки. Компромиссом является немного более высокая стоимость каждого порта и необходимость приобретать совместимые разъемы Keystone отдельно.

Аngled vs. Flat Patch Panels

Стандартные патч-панели представляют порты в плоской горизонтальной конфигурации. Угловые патч-панели наклоняют поверхность портов — обычно на 45 градусов — так, чтобы патч-корды естественным образом прокладывались вниз к кольцам управления кабелями без резких изгибов. В установках с высокой плотностью размещения кабелей, где прокладка кабелей имеет решающее значение, расположенные под углом панели уменьшают нагрузку на соединительные кабели и улучшают воздушный поток. Исследования по прокладке кабелей в центрах обработки данных неизменно показывают, что плохой радиус изгиба патч-панелей является одной из основных причин ухудшения качества сигнала в структурированных кабельных системах.

Экранированные и неэкранированные патч-панели

Экранированные патч-панели (STP или F/UTP) необходимы при прокладке экранированных кабелей в средах со значительными электромагнитными помехами — производственных цехах, больницах с оборудованием для обработки изображений или зонах, прилегающих к большому электрическому оборудованию. Экранирование должно быть непрерывным от кабеля до панели для переключения, чтобы оно приносило какую-либо пользу. Использование экранированного кабеля с неэкранированной патч-панелью полностью исключает преимущества экранирования.

Как сетевая патч-панель вписывается в структурированную кабельную систему

А network patch panel does not operate in isolation. It is one component within a complete structured cabling architecture defined by standards such as ANSI/TIA-568 and ISO/IEC 11801. Understanding where the patch panel fits within this system clarifies why it is necessary and how it contributes to overall network performance and manageability.

Постоянная ссылка и канал

TIA-568 определяет два ключевых показателя производительности медных кабелей: постоянная ссылка и канал . Постоянное соединение проходит от разъема на задней панели патч-панели до разъема в сетевой розетке — максимум 90 метров. Канал добавляет патч-кабели на каждом конце: патч-панель для коммутатора и розетка для устройства. Полный максимум канала составляет 100 метров. Вот почему длина патч-кабеля имеет значение: 5-метровый патч-кабель на панели и 5-метровый шнур на рабочей станции оставляют только 90 метров для горизонтальной прокладки, что и является пределом постоянного соединения. Если превысить эту длину, канал не будет соответствовать техническим характеристикам независимо от качества кабеля.

Планировка телекоммуникационного помещения

В правильно спроектированном телекоммуникационном помещении или шкафу ЦАХАЛа расположение стоек соответствует единому шаблону. Сетевые патч-панели занимают верхнюю часть стойки и принимают входящие горизонтальные кабельные трассы. Панели управления кабелями (горизонтальные органайзеры высотой 1U) размещаются между патч-панелями и коммутаторами, к которым они подключаются. Короткие патч-кабели — обычно длиной от 1 до 3 футов — проходят от патч-панели к кабельному органайзеру, а затем вниз к порту коммутатора. Такое расположение позволяет организовать проводку перед стойкой, позволяет отслеживать и перемещать отдельные кабели, не нарушая соседних соединений, а также обеспечивает постоянный радиус изгиба по всему периметру.

Маркировка и документация

Патч-панель также является основной точкой документирования структурированной кабельной системы. Каждый порт должен иметь уникальный идентификатор, соответствующий сетевой розетке, которую он обслуживает. TIA-606-B определяет схему маркировки структурированной кабельной инфраструктуры. В обычном формате используется код местоположения, за которым следует последовательный номер порта — например, «1A-01» может обозначать первый порт на панели A в телекоммуникационной комнате 1, который подключается к розетке 1A-01 на этаже. Правильная маркировка патч-панели является одним из важнейших факторов сокращения времени устранения неполадок при сбоях в сети. Без него отслеживание отдельной трассы кабеля может занять часы, а не минуты.

Распространенные ошибки при установке патч-панелей и как их избежать

Даже опытные установщики сетей допускают периодические ошибки при установке патч-панели. Следующие ошибки являются причиной значительной части сбоев в кабелях и проблем с производительностью готовых установок.

Неправильная проводка с перфорацией

Патч-панели поддерживают два стандарта проводки: T568A и T568B. Для правильной работы канала стандарт, используемый на патч-панели, должен соответствовать стандарту, используемому в сетевой розетке. В Соединенных Штатах T568B в подавляющем большинстве является стандартом, но смешивание стандартов в одной и той же установке создает перекрестные пары, которые приводят к отсутствию связи или нестабильной работе. Всегда проверяйте и документируйте, какой стандарт используется, прежде чем начинать прекращение.

Слишком сильное раскручивание пар

Витые пары внутри кабеля Ethernet сохраняют свою скрутку вплоть до точки заделки. TIA-568 определяет максимальную раскрутку 13 мм (приблизительно 0,5 дюйма) для оконечных устройств Cat6 и Cat6A. Раскручивание большего количества увеличивает перекрестные помехи между парами и ухудшает производительность канала. Это особенно важно на более высоких частотах: канал Cat6A, протестированный на частоте 500 МГц, гораздо более чувствителен к качеству терминирования, чем канал Cat5e, протестированный на частоте 100 МГц.

Переполнение перфорированных портов

Установка слишком большого количества кабелей в один пучок сзади патч-панели создает чрезмерное давление на кабели и искажает геометрию пары внутри оболочки. Пучки кабелей на патч-панели не должны превышать 24 кабелей в пучке, а кабели следует прокладывать с достаточным провисом, чтобы обеспечить естественный изгиб в пазе, а не резкий изгиб.

Пропуск тестирования кабеля после установки

Каждый порт готовой сетевой патч-панели должен быть проверен квалифицированным кабельным анализатором. Полевые тестеры уровня III от таких производителей, как Fluke Networks, IDEAL Industries или Platinum Tools, проверяют, соответствует ли канал требованиям к производительности для своей номинальной категории. Тестирование в соответствии со стандартами TIA-568 или ISO/IEC 11801 и документирование результатов создает базовую запись, которая имеет неоценимое значение при устранении проблем спустя месяцы или годы. Отчеты о сертификационных испытаниях также удовлетворяют гарантийным требованиям производителей структурированных кабельных систем, многие из которых предлагают расширенную гарантию от 15 до 25 лет на сертифицированные установки.

Использование некачественных соединительных кабелей

Патч-кабель, соединяющий порт патч-панели с портом коммутатора, является частью канала. Низкокачественные патч-кабели с плохим качеством проводников, неправильными коэффициентами скрутки или нестандартной геометрией вилки могут привести к вносимым потерям, обратным потерям и перекрестным помехам, которые ухудшают качество правильно установленной горизонтальной линии связи. Для каналов Cat6A и Cat8 соединительные кабели должны относиться к той же категории, что и постоянная линия связи. Использование патч-кабелей Cat5e в системе Cat6A является частой и дорогостоящей ошибкой.

Патч-панель или прямое подключение: когда необходима патч-панель?

А recurring question in small office and home network setups is whether a network patch panel is actually necessary, or whether cables can simply run directly into a switch. The answer depends on the scale and permanence of the installation.

Для домашней сети с четырьмя или пятью кабелями подключение напрямую к коммутатору технически приемлемо. Постоянная кабельная система со временем изнашивается из-за циклов подключения и отключения, а изменения требуют физической перекладки кабеля, но в среде с низким уровнем изменений это приемлемый компромисс.

Для любой установки с более чем восемью кабельными трассами, в любой коммерческой среде или в любом месте, где в будущем ожидаются изменения, сетевая патч-панель является правильным выбором. Причины просты:

• Износ порта переключателя: Порты RJ45 сетевых коммутаторов рассчитаны примерно на 750 циклов подключения. Порты с интенсивным трафиком на коммутаторе, подключенном непосредственно к постоянным кабелям, достигнут этого предела гораздо быстрее, чем порты патч-панелей, которые вместо этого поглощают циклы подключения.
• Кабельное управление: Постоянные кабели, идущие непосредственно к коммутатору, создают путаницу, которую практически невозможно задокументировать, отследить или изменить, не нарушая соседних соединений.
• Масштабируемость: Аdding new cable runs to a switch-only installation requires downtime. Adding to a patched infrastructure requires only a new punch-down and patch cable
• Замена переключателя: Замена переключателя при установке с прямым подключением требует повторной заделки каждого кабеля. С патч-панелью замена коммутатора занимает несколько минут — отсоедините патч-кабели, поменяйте коммутатор, подключите снова.

Патч-панель окупается уже в первом цикле обновления оборудования практически в каждой установке с более чем десятком портов.

Интеллектуальные патч-панели и управление физическим уровнем

Помимо стандартной пассивной сетевой патч-панели, растущая категория интеллектуальных или «интеллектуальных» патч-панелей интегрирует возможности активного мониторинга в аппаратное обеспечение панели. Эти системы, предлагаемые такими производителями, как CommScope, Panduit и Belden, используют встроенные датчики, светодиодные индикаторы портов и программное обеспечение для управления для отслеживания физических соединений в режиме реального времени.

Интеллектуальные патч-панели решают одну из постоянных проблем крупных сетевых инфраструктур: несанкционированные или недокументированные изменения физического уровня. При обычной установке любой, имеющий физический доступ к телекоммуникационному помещению, может переместить патч-кабель без какой-либо записи об изменении. Интеллектуальная патч-панель обнаруживает и регистрирует каждое событие подключения и отключения, определяет, какие кабели к каким портам подключены, и может генерировать оповещения, когда соединения изменяются за пределами утвержденных периодов обслуживания.

В центрах обработки данных, управляющих тысячами портов, интеллектуальные патч-панели интегрируются с программным обеспечением управления инфраструктурой центра обработки данных (DCIM), обеспечивая полное представление топологии физического уровня. Такая видимость сокращает среднее время ремонта (MTTR) во время простоев, позволяя инженерам идентифицировать физический источник проблемы за считанные секунды, а не вручную отслеживать кабели в стойке под напряжением. Корпоративные развертывания с интеллектуальными системами патч-панелей сообщают о сокращении времени устранения неполадок на физическом уровне на 60–80 процентов по сравнению с традиционными пассивными установками.

Премия за интеллектуальные системы значительна — обычно в три-пять раз превышает стоимость сопоставимой пассивной панели — но в средах с высокой доступностью, где простой влечет за собой финансовые последствия, инвестиции оправданы снижением эксплуатационного риска.

Выбор подходящей сетевой патч-панели для вашей установки

Выбор сетевой патч-панели — это не единое решение, оно включает в себя несколько взаимозависимых переменных. Правильный выбор с самого начала позволяет избежать дорогостоящих замен и проблем с производительностью в дальнейшем.

Соответствие категории кабелю

Аs discussed earlier, the panel category must match or exceed the cabling category. For any new installation in 2024 and beyond, Cat6A is the minimum recommended standard for horizontal cabling, so a Cat6A-rated panel should be the starting point unless the budget specifically constrains to Cat6.

Планирование количества портов и плотности

Планируйте рост. Если в настоящее время на этаже проложено 40 кабельных трасс, установите на панели емкость от 48 до 72 портов, чтобы учесть будущие дополнения. Замена всей панели из-за отсутствия места для дополнительных заделок приводит к напрасным трудозатратам и сбоям в работе. Стандартные панели с 24 портами являются наиболее распространенным выбором для небольших и средних установок. Панели с 48 портами подходят для более крупных систем, но требуют тщательной прокладки кабелей сзади из-за плотности входящих кабелей.

Вопросы экосистемы поставщиков

Крупнейшие производители структурированных кабельных систем, в том числе Panduit, CommScope/Systimax, Belden/Mohawk, Legrand и Leviton, предлагают системы со сквозной гарантией, в которых патч-панели, кабели, разъемы и патч-корды поставляются от одного производителя и тестируются как система. На эти системы распространяется расширенная гарантия (обычно от 15 до 25 лет), которая покрывает как замену продукта, так и работу в случае неисправности кабеля. Компоненты сторонних производителей могут быть значительно дешевле заранее, но аннулируют эти гарантийные программы. Для коммерческих установок гарантийная стоимость часто оправдывает надбавку.

Пространство в стойке и организация кабелей

Каждая сетевая патч-панель должна быть сопряжена со специальной панелью управления кабелями. Стандартная рекомендация — один горизонтальный кабельный органайзер высотой 1U на каждые 24 порта патч-панели. В стойках с высокой плотностью размещения вертикальные кабельные организаторы по бокам стойки справляются с переполнением нескольких патч-панелей. С самого начала составление бюджета на оборудование для прокладки кабелей предотвращает головную боль при модернизации, которая возникает, когда стойка уже полностью заполнена.
