Нужен ли мне коммутатор, если у меня есть патч-панель?

Короткий ответ: да, вам все еще нужен переключатель

Патч-панель и сетевой коммутатор не взаимозаменяемы — они служат совершенно разным целям, и для функционирования проводной сети вам нужны оба. А сетевая патч-панель является пассивным устройством: оно организует и заделывает кабельные трассы вокруг вашего дома или здания в одно центральное место. Он не маршрутизирует трафик, не назначает IP-адреса и не обеспечивает каких-либо активных сетевых функций. С другой стороны, коммутатор — это активное устройство, которое фактически перемещает данные между подключенными устройствами.

Представьте себе патч-панель как коммутатор телефонного оператора из старого фильма — она аккуратно удерживает все соединения в одном месте, но ничего не происходит, пока кто-то (коммутатор) действительно не подключит вызовы. Без коммутатора на выходе ваша патч-панель представляет собой просто дорогой органайзер для кабелей. Устройства, подключенные к портам патч-панели, вообще не будут иметь подключения к сети.

Стандартная конфигурация почти каждой проводной установки выглядит следующим образом: структурированная кабельная система проходит от настенных розеток по всему зданию обратно к центральной стойке или шкафу, где каждый кабель заканчивается на задней части патч-панели. Короткие соединительные кабели на передней панели панели затем подключают отдельные порты к соответствующим портам сетевого коммутатора. Коммутатор связывает все вместе и подключается к маршрутизатору или шлюзу интернет-провайдера.

Что на самом деле делает патч-панель

А сетевая патч-панель это точка завершения — ни больше, ни меньше. На практике монтажники забивают отдельные проводники каждого кабеля Cat5e, Cat6 или Cat6А в заднюю часть панели с помощью перфоратора. Это создает постоянное, надежное соединение между каждым длинным кабелем и портом панели. На передней панели панели расположены разъемы RJ45, к которым можно подключить стандартные патч-кабели.

Ценность патч-панели почти полностью заключается в организации и гибкости. Без него в стойке для оборудования или шкафу свисали бы десятки кабелей, каждый из которых должен быть достаточно длинным, чтобы дойти непосредственно до коммутатора. Каждый раз, когда вы хотели переназначить, какая комната подключена к какой VLAN или к какому порту коммутатора, вам приходилось перемещать громоздкие, жесткие постоянные кабели. Благодаря патч-панели постоянные провода остаются на месте, и вы просто заменяете короткие гибкие патч-кабели на передней панели.

Внутри пассивной патч-панели нет усиления сигнала, нет обработки данных и нет интеллекта. С электрической точки зрения это, по сути, просто набор разъемов. Сигнал, поступающий в порт 12 на задней панели, выходит из порта 12 на передней панели совершенно без изменений. Вот почему патч-панели иногда называют «тупыми» панелями, а также именно поэтому они чрезвычайно надежны. Почти нет ничего, что могло бы выйти из строя.

Распространенные типы патч-панелей

• Патч-панели Cat5e: Поддержка скорости до 1 Гбит/с, подходит для старых установок или бюджетных сборок, где 10G не требуется.
• Патч-панели Cat6: Надежная поддержка скорости 1 Гбит/с на полной длине и до 10 Гбит/с на коротких участках (до 55 метров). Самый распространенный выбор на сегодняшний день.
• Патч-панели Cat6A: Поддержка скорости 10 Гбит/с на полных 100-метровых дистанциях. Больше, дороже и используется в коммерческих условиях или в домашних условиях, ориентированных на будущее.
• Патч-панели Keystone: Используйте съемные гнезда Keystone, обеспечивающие гибкость при сочетании кабелей разных типов и стандартов на одной панели.
• Проходные патч-панели: Имейте соединители «мама-мама» с обеих сторон, что полезно, когда вам нужно соединить два кабельных участка без переключателя.

Стандартные патч-панели монтируются в 19-дюймовую стойку для оборудования и занимают 1U места в стойке на 24 порта, что делает их чрезвычайно компактными. Панель с 48 портами высотой 2U позволяет заделывать кабели из 48 комнат или мест.

Что на самом деле делает сетевой коммутатор

А network switch is an active Layer 2 (and sometimes Layer 3) device that forwards Ethernet frames between connected devices based on MAC addresses. When a device plugged into port 4 of a switch wants to communicate with a device on port 17, the switch reads the destination MAC address in the Ethernet frame, looks it up in its MAC address table, and sends the frame only to port 17 — not to all ports. This is fundamentally different from an older hub, which would broadcast every packet to every port regardless.

Современные управляемые коммутаторы делают значительно больше: они поддерживают VLAN для сегментации сети, настройки качества обслуживания (QoS), которые отдают приоритет чувствительному ко времени трафику, например VoIP или видеозвонкам, зеркалирование портов для мониторинга сети, агрегацию каналов (LACP) для объединения нескольких портов в одно соединение с более высокой пропускной способностью и подробную статистику трафика по каждому порту. Неуправляемый коммутатор просто автоматически перенаправляет трафик без интерфейса настройки, что подходит для небольших домашних сетей.

Для большинства домашних и небольших офисов неуправляемый гигабитный коммутатор с 8 или 16 портами стоит от 20 до 60 долларов и предоставляет все необходимое. Управляемый коммутатор с 24 портами стоит от 150 до 200 долларов за модели начального уровня и значительно масштабируется для оборудования корпоративного уровня с восходящими каналами 10G.

Как патч-панели и коммутаторы работают вместе

Понимание взаимосвязи между патч-панелью и коммутатором является ключом к планированию установки любой структурированной кабельной системы. Два устройства почти всегда используются рядом в одной стойке, подключаясь друг к другу короткими патч-кабелями. Вот полный путь данных от устройства в комнате к Интернету:

1. А computer plugs into a wall plate in a room using a short patch cable.
2. Настенная панель подключается к длинному структурированному кабелю (обычно Cat6), который проходит через стены и потолки обратно в сетевой шкаф или стойку.
3. Этот кабель заканчивается на задней панели патч-панели у порта с определенным номером.
4. А short patch cable on the front of the panel connects that port to a numbered port on the switch.
5. Коммутатор обрабатывает трафик и подключается к маршрутизатору через другой кабель.
6. Маршрутизатор управляет доступом в Интернет и подключается к модему интернет-провайдера или ONT.

Патч-панель — это шаги 3–4 этого пути. Удалите его, и кабели по-прежнему будут работать — вы просто подключите их непосредственно к коммутатору — но вы потеряете все организационные преимущества. На самом деле это обычное явление в небольших установках: если у вас всего 4–6 кабельных трасс, многие люди полностью пропускают патч-панель и заделывают каждую кабельную трассу напрямую разъемом RJ45, который подключается прямо к коммутатору. Компромисс заключается в том, что переназначение или устранение неполадок соединений становится более запутанным по мере роста количества запусков.

Когда имеет смысл пропустить патч-панель

Существуют законные сценарии, в которых вы можете полностью отказаться от патч-панели:

• У вас меньше шести кабельных трасс, и вы не ожидаете расширения.
• Кабельные трассы никогда не придется переназначать на разные порты коммутатора или сети VLAN.
• У вас ограниченный бюджет и вам нужна максимально простая установка.
• Установка является временной или в любом случае будет существенно перенастроена в ближайшем будущем.

Однако даже в небольших установках многие установщики рекомендуют патч-панель, поскольку разница в стоимости минимальна — базовая патч-панель Cat6 с 12 портами стоит около 15–25 долларов — и это значительно упрощает будущие изменения. Замена патч-кабеля занимает 10 секунд; перезаделка или изменение маршрута постоянной кабельной трассы занимает значительно больше времени.

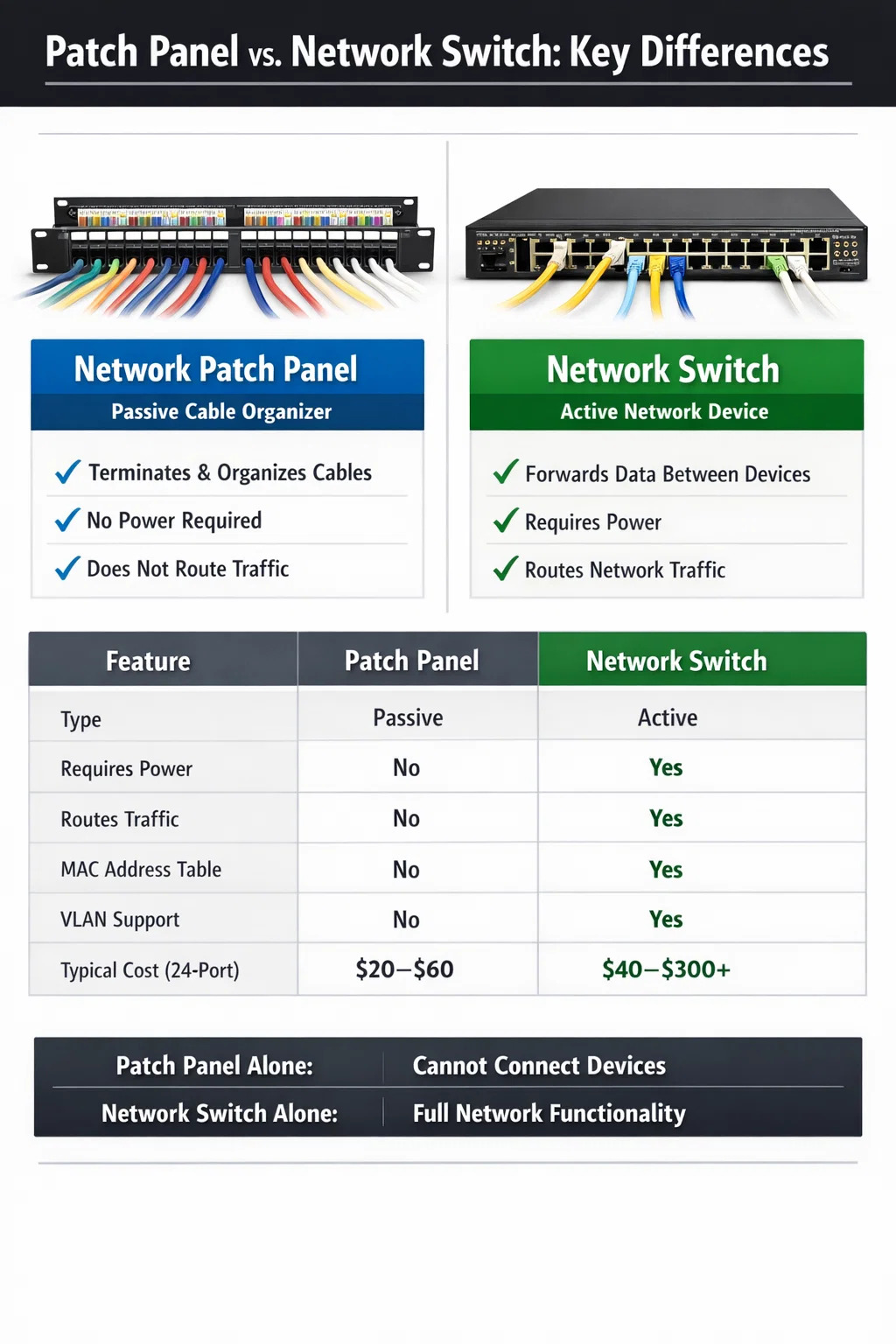

Патч-панель против коммутатора: параллельное сравнение

В таблице ниже приведены ключевые различия между этими двумя устройствами, чтобы было абсолютно понятно, почему ни одного из них по отдельности недостаточно для полноценной проводной сети:

Обратите внимание на последнюю строку: коммутатор может работать без патч-панели, но патч-панель не может обеспечивать какие-либо сетевые функции без коммутатора. Это подтверждает, что если вам нужно выбрать только один, коммутатор является непередаваемым устройством.

Нужны ли вам оба для домашней сети?

Для домашней сети со структурированной кабельной системой, т. е. кабелями, проложенными в розетки в нескольких комнатах, практический ответ таков: да, вам будет очень полезно иметь и то, и другое . Но патч-панель необязательна с чисто функциональной точки зрения, а переключатель обязателен.

Вот реалистичный сценарий: вы проложили кабель Cat6 в шесть комнат вашего дома. У вас есть гостиная, домашний офис, спальня, две свободные комнаты и гараж. Каждый кабель заканчивается в подсобном помещении, где находится оборудование вашего интернет-провайдера. Ваши варианты:

Вариант А: коммутатор патч-панели

Аll six cable runs punch down into the back of a 12-port patch panel. Six short patch cables on the front connect each panel port to the switch. The switch uplinks to the router. Total additional cost over a switch-only setup: roughly $20–$30 for a basic 12-port patch panel. Benefits: your closet is organized, cables are labeled, and reassigning any room's connection to a different switch port or VLAN takes seconds.

Вариант Б: Прямое подключение к коммутатору (без патч-панели)

На конце каждого кабеля обжимается разъем RJ45, который подключается непосредственно к коммутатору. Это отлично работает и экономит 20–30 долларов. Обратной стороной является то, что каждый кабель должен быть достаточно длинным, чтобы напрямую доходить до коммутатора, и не существует гибкого уровня переназначения — перемещение соединения означает физическое отключение и изменение маршрута жестких постоянных кабелей.

Для шести или менее пробежек в домашних условиях вариант Б вполне подойдет. Для 12 или более запусков или любой установки, которая может вырасти, сетевая патч-панель стоит небольших вложений.

Особые случаи: патч-панели со встроенной коммутацией

На рынке есть продукты, которые сочетают в себе функциональность патч-панелей с коммутацией — иногда их называют «интеллектуальными патч-панелями» или «интеллектуальными патч-панелями». Это нишевые продукты, предназначенные в первую очередь для центров обработки данных, которым необходимо автоматически отслеживать соединения на физическом уровне. Они используют датчики и программное обеспечение для регистрации того, какой патч-кабель к какому порту подключен, что помогает с документированием и аудитом в больших средах с тысячами подключений.

Однако даже интеллектуальные патч-панели не являются сетевыми коммутаторами. Им по-прежнему требуется нисходящий коммутатор для обеспечения реального сетевого подключения. Они представляют собой дополнительный уровень управления, а не замену коммутационного оборудования. Цены на эти системы начинаются с сотен долларов за панель и быстро масштабируются — они не подходят для развертывания дома или небольшого офиса.

Существуют также инжекторные панели PoE (Power over Ethernet), которые могут добавить возможности PoE к коммутатору без PoE, но опять же, они работают вместе с коммутатором, а не вместо одного. Для большинства людей, читающих это, правильным подходом является стандартная пассивная патч-панель в сочетании со стандартным коммутатором.

Как правильно подобрать размер коммутатора и патч-панели

Одной из наиболее распространенных ошибок при установке дома и в небольшом офисе является покупка оборудования, которое слишком мало для будущих нужд. Добавление второй патч-панели или коммутатора позднее приводит к дополнительным сложностям и затратам. Вот практические рекомендации по выбору размера:

Размеры патч-панели

• Подсчитайте текущие длины кабелей, а затем добавьте не менее 25–50% для будущего расширения. Если у вас сейчас 16 трасс, купите 24-портовую панель.
• Стандартные патч-панели для жилых помещений выпускаются в конфигурациях с 12, 24 и 48 портами. 24-портовый вариант наиболее универсален для использования дома и в небольшом офисе.
• Убедитесь, что категория панели (Cat5e, Cat6, Cat6A) соответствует вашей категории кабеля или превосходит ее. Совмещение кабеля Cat6A с патч-панелью Cat5e ограничивает вашу скорость до производительности Cat5e.

Переключение размеров

• Подсчитайте порты вашей патч-панели, а также любые дополнительные устройства, которые будут подключаться напрямую к коммутатору (NAS, серверы, WAP). Добавьте 2–4 служебных порта.
• Если вы планируете питать точки доступа или IP-камеры напрямую через Ethernet, выберите коммутатор PoE. Стандартный PoE обеспечивает до 15,4 Вт на порт; PoE обеспечивает мощность до 30 Вт. Большинству современных точек доступа Wi-Fi 6 требуется PoE или выше.
• Для домашнего использования обычно достаточно неуправляемого гигабитного коммутатора. Если вам нужны VLAN — например, для отделения устройств IoT от основной сети — вам нужен управляемый коммутатор.
• Рассмотрите возможность использования восходящего порта SFP, если в будущем вам может понадобиться подключение 10G к NAS или серверу, даже если оно вам не понадобится сегодня.

А typical well-planned home rack for a medium-sized house might include a 24-портовая патч-панель Cat6, 24-портовый гигабитный управляемый коммутатор и маршрутизатор , все они монтируются в настенную стойку высотой 6U или 9U. Общая стоимость оборудования для такого типа установки составляет примерно 200–400 долларов США в зависимости от выбора бренда и необходимости PoE.

Маркировка и документация: шаг, который большинство людей пропускают

Наличие и патч-панели, и коммутатора окупятся полностью только в том случае, если вы правильно промаркируете оба. Самая неприятная ситуация в любой проводной сети — это стоять перед стойкой, полной патч-кабелей, и не знать, какой порт к какой комнате подключается. Кабельный тестер с тон-генератором решает эту проблему, если она возникает, но хорошая маркировка полностью предотвращает ее.

Лучше всего присвоить каждому кабелю номер или код перед его установкой. Например, промаркируйте каждый кабель на обоих концах — в розетке и на патч-панели — одним и тем же идентификатором: «LR-1» для порта 1 в гостиной, «OFF-1» для порта 1 в офисе и так далее. Пометьте соответствующий порт патч-панели той же этикеткой, используя устройство для изготовления этикеток или печатные вставки для портов. Затем задокументируйте сопоставление портов коммутационной панели и портов коммутатора в простой электронной таблице или сетевой диаграмме.

Это занимает дополнительные 30–60 минут во время установки и экономит огромное количество времени на последующем устранении неполадок. Аn unlabeled patch panel with 24 ports and a mix of identical-looking gray patch cables is nearly impossible to manage efficiently , особенно если потом в сети придется работать кому-то еще.

Распространенные ошибки при совместном использовании патч-панели и коммутатора

Даже опытные установщики сталкиваются с проблемами, которых можно избежать. Вот наиболее частые ошибки:

• Использование некачественных патч-кабелей: Длинные постоянные кабели обычно высокого качества, но люди часто используют дешевые патч-корды между панелью и коммутатором. Плохие соединительные кабели вызывают периодические проблемы с подключением, которые сложно диагностировать. Используйте кабели, рассчитанные как минимум на ту же категорию, что и ваша структурированная кабельная система.
• Неправильная техника удара вниз: Каждый проводник должен быть закреплен в правильном положении в соответствии со стандартами проводки T568A или T568B, и оба конца каждой трассы кабеля должны соответствовать одному и тому же стандарту. Совмещение T568A в розетке и T568B на патч-панели дает перекрещенную пару и отсутствие связи.
• Превышение лимита канала в 100 метров: Общая длина канала — постоянная прокладка кабеля плюс соединительные кабели на обоих концах — не должна превышать 100 метров для Cat5e и Cat6. Патч-кабели в сетевой розетке и в стойке учитываются в этой общей сумме. Соединительные кабели должны быть короткими (0,5–1 метр на каждом конце), чтобы сохранить как можно большую часть 100-метрового бюджета для постоянной трассы.
• Покупка не той категории патч-панели: Аs mentioned earlier, the patch panel must match your cable category. Installing a Cat5e panel on Cat6A runs is a common and costly mistake that permanently caps your performance.
• Нет кабель-менеджмента: Без горизонтальных кабельных организаторов между патч-панелью и коммутатором патч-кабели провисают и запутываются в неуправляемый беспорядок в течение нескольких месяцев. Панель управления кабелями высотой 1U между каждым элементом оборудования стоит около 10–15 долларов и того стоит.
• Не тестирование запускается после завершения: Аlways use a basic cable tester on every run after punch-down, before closing up walls or pulling new cables through. Testing each run takes about 30 seconds and immediately reveals any wiring faults, open pairs, or shorts.

Резюме: Правильный подход к патч-панелям и коммутаторам

А сетевая патч-панель является организационным инструментом для структурированной кабельной системы. Он полностью пассивен, не требует питания и сам по себе не обеспечивает нулевую сетевую функциональность. Сетевой коммутатор — это активный мозг вашей проводной сети. Без него ничто не будет обмениваться данными. Коммутатор вам понадобится независимо от того, используете ли вы патч-панель.

Патч-панель является дополнительной в том смысле, что вы можете проложить кабели непосредственно к коммутатору и полностью пропустить панель. Но для любой установки с более чем несколькими прокладками кабелей патч-панель окупается за счет организации, гибкости и экономии времени. Патч-панель Cat6 на 24 порта стоит менее 40 долларов США и значительно упрощает управление структурированной кабельной системой на долгие годы вперед.

Если вы планируете новую установку, купите оба. Подберите их к одной и той же категории кабелей, четко обозначьте все, используйте между ними качественные соединительные кабели, и вы получите инфраструктуру проводной сети, которая сможет надежно служить вашему дому или офису в течение десяти или более лет с минимальным обслуживанием.
