Какой кабель лучше всего подходит для патч-панелей? Полное руководство

Краткий ответ: Кат6 — наиболее популярный кабель для патч-панелей.

Когда дело доходит до сетевые патч-панели , Неэкранированная витая пара (UTP) Cat6 является наиболее часто рекомендуемым и широко распространенным выбором. для большинства деловых и домашних сетевых сред. Он обеспечивает правильный баланс между производительностью, стоимостью и перспективностью. Тем не менее, выбор лучшего кабеля для вашей конкретной патч-панели зависит от ваших требований к скорости, длины кабеля, условий помех и бюджета. Cat5e остается вполне жизнеспособным для гигабитных сетей с ограниченным бюджетом, а Cat6A идеально подходит для установок 10GbE или центров обработки данных с высокой плотностью размещения.

В этом руководстве рассматриваются все основные типы кабелей, используемые с патч-панелями, объясняются технические различия, которые действительно имеют значение в реальных развертываниях, и помогает вам принять уверенное и обоснованное решение, не усложняя его.

Понимание того, как выбор кабеля влияет на производительность вашей сетевой патч-панели

Сетевая патч-панель представляет собой пассивное аппаратное обеспечение — она не усиливает и не регенерирует сигналы. Качество каждого соединения, которое вы осуществляете через него, зависит от качества кабеля с обеих сторон. Кабель, который вы втыкаете в заднюю часть патч-панели, и патч-корд, который вы подключаете к передней панели, способствуют качеству сигнала, задержке и максимальной пропускной способности.

Ключевые электрические свойства, которые различаются в зависимости от категории кабеля, включают:

• Затухание — потеря сигнала на расстоянии. Кабели более высокой категории обеспечивают более сильные сигналы на больших расстояниях.
• Перекрестные помехи (NEXT и FEXT) — помехи между соседними парами проводов. Cat6 и Cat6A используют более плотные скрутки и физические разделители, чтобы значительно уменьшить это явление.
• Пропускная способность — измеряется в МГц и определяет, какой объем данных может передавать кабель. Cat5e обрабатывает 100 МГц, Cat6 — 250 МГц, а Cat6A — 500 МГц.
• Возвратные потери — энергия отраженного сигнала, которая может ухудшить характеристики на высоких скоростях.

Поскольку патч-панель имеет дополнительные точки подключения — заглушки сзади и порты RJ45 спереди — крайне важно использовать категорию кабеля, соответствующую номинальной категории вашей панели или превышающую ее. Например, сочетание патч-панели Cat6A с горизонтальными участками Cat5e немедленно ограничивает производительность вашей системы до Cat5e, независимо от того, на что рассчитана сама панель.

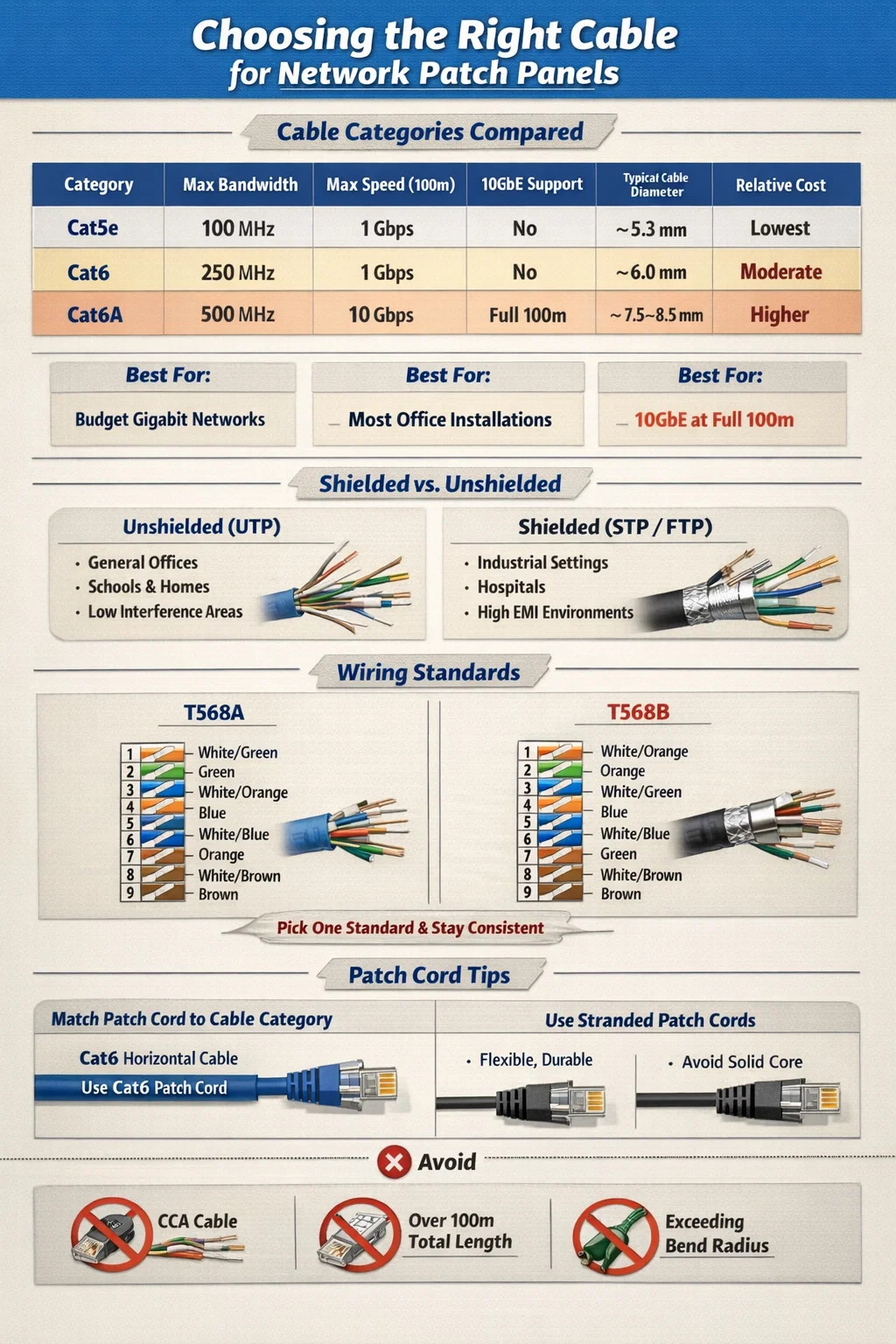

Сравнение категорий кабелей: Cat5e, Cat6 и Cat6A для использования в патч-панелях

В структурированных кабельных средах чаще всего встречаются три категории: Cat5e, Cat6 и Cat6A. Вот как они выглядят друг против друга при прямом сравнении:

Cat5e: по-прежнему актуален для бюджетных гигабитных сетей

Cat5e (расширенная категория 5) был доминирующим стандартом структурированной кабельной системы в 2000-х годах и активно используется по сей день. Он поддерживает гигабитный Ethernet (1000BASE-T) на длине 100 метров и стоит заметно меньше за фут, чем Cat6 или Cat6A. Для модернизации старых зданий или подключения конечных точек с низким спросом, таких как телефоны VoIP, камеры видеонаблюдения или базовые рабочие станции, Cat5e в сочетании с патч-панелью Cat5e вполне подходит.

Ограничение ориентировано на будущее. Cat5e не может надежно поддерживать 10 Gigabit Ethernet, а его производительность перекрестных помех ниже, чем у Cat6. Если вы устанавливаете новые кабели и планируете модернизировать свою сетевую инфраструктуру в ближайшие пять-десять лет, потратить небольшую надбавку на Cat6 имеет больше смысла.

Cat6: оптимальная точка для большинства установок патч-панелей

Cat6 — это наиболее часто используемый кабель для новых проектов структурированной кабельной системы, в которых используется сетевая патч-панель. Полоса пропускания 250 МГц удваивает пропускную способность Cat5e, производительность перекрестных помех значительно лучше благодаря более плотной скрутке пар и внутренней пластиковой шлице (сепаратору), присутствующей во многих конструкциях Cat6, а также поддерживает скорость 10 Гбит/с на коротких участках до 55 метров.

В типичной офисной среде, где горизонтальная длина составляет в среднем 20–40 метров, Cat6 легко справляется с 10GbE, если ваша коммутаторная инфраструктура поддерживает это. Ценовая надбавка по сравнению с Cat5e обычно составляет 10–20% за фут — небольшая разница, которая окупается в течение срока службы установки. Патч-панели Cat6 широко доступны в конфигурациях с 24 и 48 портами и совместимы со всеми стандартными инструментами типа 110.

Cat6A: правильный выбор для 10GbE на полном расстоянии

Cat6A (расширенная категория 6) — текущий рекомендуемый стандарт для любой установки, где 10-гигабитный Ethernet должен поддерживаться на протяжении всего 100-метрового горизонтального участка. . Он работает с полосой пропускания 500 МГц, использует либо экранированную (F/UTP или S/FTP), либо неэкранированную конструкцию с гораздо более толстой изоляцией и отвечает требованиям к внешним перекрестным помехам, которые не под силу Cat6.

Компромисс – физический размер и вес. Кабели Cat6A значительно толще — обычно от 7,5 до 8,5 мм в диаметре по сравнению с 6 мм для Cat6 — что означает более точные расчеты заполнения кабелепровода, более тяжелые кабельные лотки и более требовательное управление радиусом изгиба. Патч-панели Cat6A также больше и дороже. Однако в центрах обработки данных, медицинских учреждениях или любой среде, где развертывается 10GbE на настольных компьютерах или периферийных коммутаторах, Cat6A является правильным выбором и явно указан в TIA-568-C.2 для приложений 10GBASE-T.

Экранированный или неэкранированный кабель: какой лучше работает с патч-панелями?

Одно из решений, которое сбивает с толку многих специалистов по установке сетей, заключается в том, использовать ли экранированный (STP/FTP/S/FTP) или неэкранированный (UTP) кабель для подключения патч-панели. Ответ во многом зависит от вашего окружения.

Когда неэкранированный кабель (UTP) — правильный выбор

Подавляющее большинство сетевых патч-панелей в коммерческих офисах, школах, торговых точках и домах используют кабель UTP. Его легче подключить, он более гибок, легче и дешевле, чем экранированные альтернативы. Пока кабель находится вдали от источников сильных помех, таких как балласты люминесцентных ламп, большие двигатели или параллельные силовые кабели, длина которых превышает 2 метра, UTP работает превосходно.

Стандарты TIA-568 допускают прокладку кабеля UTP на расстоянии не более 5 см от неэкранированных силовых кабелей и не более 12 см от люминесцентных осветительных приборов. Соблюдайте эти зазоры, и UTP обеспечит чистую и надежную работу без сложностей с заземлением, присущих экранированным системам.

Когда становится необходим экранированный кабель

Экранированный кабель является правильным выбором в средах со значительными источниками электромагнитных помех (ЭМП), в том числе:

• Производственные цеха с тяжелым электрооборудованием
• Больницы с аппаратами МРТ или мощным оборудованием для визуализации
• Студии вещания с радиочастотным оборудованием
• Промышленные условия, где кабель должен прокладываться рядом с преобразователями частоты (преобразователями частоты)
• Наружная или полуоткрытая установка, подверженная воздействию молний.

Когда вы используете экранированный кабель, ваша патч-панель также должна быть экранирована и должным образом заземлена. Экранированный кабель, подключенный к незаземленной или неэкранированной патч-панели, может фактически работать хуже, чем UTP. потому что неподключенный экран действует как антенна, собирая помехи, а не подавляя их. Весь экранированный канал — кабель, патч-панель, гнезда трапецеидального искажения и патч-корды — должен быть заземлен в одной точке, чтобы обеспечить эффективность.

T568A против T568B: какой стандарт проводки использовать на патч-панели

И T568A, и T568B являются действительными стандартами проводки TIA/EIA для подключения кабелей Ethernet к разъемным портам патч-панели. Разница в технических характеристиках между ними незначительна — оба поддерживают одинаковые скорости и расстояния. Важным правилом является согласованность: используйте один и тот же стандарт на протяжении всей установки .

T568B чаще встречается в коммерческих установках в Северной Америке и используется в большинстве готовых патч-кордов, продаваемых на рынке США. T568A предпочтителен в государственных объектах (он указан в стандарте правительства США TIA-568-C для федеральных зданий) и распространен в Европе и Австралии.

Если вы расширяете или добавляете существующую установку, всегда используйте уже используемый стандарт. Смешение T568A и T568B в одном сквозном канале создает перекрестное, а не прямое соединение, что предотвратит появление вашего канала на большинстве коммутаторов.

Выбор патч-корда: другая половина уравнения кабеля патч-панели

Большинство людей полностью сосредотачивают внимание на горизонтальной прокладке кабеля, когда думают о том, какой кабель использовать с патч-панелью, но патч-корд, соединяющий порт панели с коммутатором, не менее важен. Патч-корд более низкой категории, чем горизонтальный кабель, создает узкое место в точке подключения.

Сопоставьте категорию патч-корда с вашим горизонтальным кабелем

Если вы подключили Cat6 к своей патч-панели, используйте патч-корды Cat6 на передней панели. Использование патч-кордов Cat5e на панели Cat6 и горизонтального кабеля Cat6 ограничивает производительность канала до Cat5e. То же самое относится и к Cat6A — всегда используйте патч-корды Cat6A с патч-панелями Cat6A и горизонтальной прокладкой кабелей.

Стандартная длина патч-корда для подключения патч-панелей к коммутаторам обычно составляет 0,5 м, 1 м, 2 м или 3 м . Более короткие шнуры уменьшают потери сигнала и поддерживают порядок в стойке. Избегайте покупки патч-кордов по выгодной цене у непроверенных поставщиков: некачественные патч-корды с неплотно скрученными парами или некачественные разъемы являются одной из наиболее частых причин периодических сбоев соединения и снижения пропускной способности в хорошо построенных структурированных кабельных системах.

Многожильные и одножильные патч-корды

В патч-кордах используются многожильные проводники (несколько тонких проводов, скрученных вместе), а не сплошные проводники. Многожильный кабель более гибок и устойчив к физической усталости от повторяющихся изгибов и движений, что делает его идеальным для коротких и часто используемых участков между патч-панелью и коммутатором. Одножильный кабель, используемый для горизонтальных прокладок, более жесткий и при многократном сгибании трескается внутри.

Никогда не используйте одножильный кабель в качестве патч-корда. Первоначально он будет работать, но внутренние проводники устанут и выйдут из строя после неоднократного подключения вилки и перемещения кабеля.

Волоконно-оптический кабель и патч-панели: совершенно другая категория

Не во всех патч-панелях используется медный кабель Ethernet. Волоконно-оптические патч-панели, также называемые оптоволоконными распределительными панелями или оптоволоконными корпусами, используются для прокладки магистральных кабелей между аппаратными, соединений между зданиями и межсоединений центров обработки данных высокой плотности. Они выполняют другую функцию, чем медные патч-панели, и требуют совершенно иных методов прокладки кабелей.

Многомодовое и одномодовое волокно на патч-панели

Оптоволоконные патч-панели принимают как многомодовое, так и одномодовое волокно, и их нельзя заменять. Выбор зависит от расстояния передачи и применения:

• Многомодовое волокно OM3 поддерживает 10GbE до 300 метров и 40GbE до 100 метров. Он использует ядро ​​толщиной 50 микрон и широко используется в магистральных приложениях кампусов и центров обработки данных.
• Многомодовое волокно OM4 расширяет 10GbE до 550 метров и 100GbE до 150 метров. Это предпочтительный многомодовый стандарт для новых установок центров обработки данных.
• OS2 одномодовое волокно поддерживает передачу на расстояния до 10 км и более, что делает его незаменимым для передачи данных между зданиями или по всему кампусу.

Оптоволоконные патч-панели — это пассивные устройства, которые обеспечивают организованные точки подключения оптоволоконных кабелей. Фактические оптоволоконные патч-корды, подключающие оборудование к панели, должны использовать соответствующие типы разъемов (LC, SC, MPO/MTP) и соответствующие типы волокон. Подключение многомодового патч-корда к одномодовому магистральному волокну приводит к серьезным вносимым потерям и нефункциональному соединению.

Распространенные ошибки при выборе кабеля для сетевых патч-панелей

Даже опытные сетевые установщики допускают ошибки при выборе и установке кабеля для систем патч-панелей. Вот ошибки, которые чаще всего возникают при устранении неполадок в реальной жизни:

Использование кабеля CCA (алюминий с медным покрытием)

Кабель CCA, в котором используются алюминиевые жилы, покрытые тонким слоем меди, продается по значительно более низким ценам, чем настоящий медный кабель, и в Интернете его часто ошибочно маркируют как стандартный кабель Ethernet. Кабель CCA никогда не следует использовать при установке патч-панелей. Алюминий имеет более высокое электрическое сопротивление, чем медь, он быстрее корродирует в точках подключения и не соответствует стандартам TIA-568 или ISO/IEC 11801. Многие сбои в сети, связанные с плохой стабильностью соединения, чрезмерными потерями пакетов или ненадежным включением устройств PoE (Power over Ethernet), оказались вызваны кабелем CCA. Приобретайте кабель только у проверенных поставщиков, которые могут обеспечить проверку ETL или UL для проводников из чистой меди.

Превышение 100-метровой длины канала

Стандарт TIA-568 определяет максимальную длину постоянного канала (горизонтальную длину) в 90 метров, а оставшиеся 10 метров отводятся под патч-корды на каждом конце, что дает общую длину канала 100 метров. Многие установщики считают 100 метров пределом горизонтальной длины, а затем добавляют сверху патч-корды, в результате чего общий канал выходит за рамки спецификации. Горизонтальная трасса длиной 95 метров плюс два патч-корда длиной 3 метра в сумме составляют 101 метр — что технически не соответствует техническим требованиям и потенциально ненадежно на гигабитных скоростях.

Несоответствие категории кабеля и номинала патч-панели

Установка кабеля Cat6A на патч-панели Cat6 не позволяет получить сертифицированный канал Cat6A. Панель является компонентом с наименьшим рейтингом в звене, а ее эксплуатационные характеристики определяют потолок на весь пробег. При выборе патч-панели всегда соблюдайте или превышайте категорию кабеля. Использование панели Cat6A с кабелем Cat6 допустимо — панель имеет завышенные характеристики, что приводит к пустой трате денег, но не ухудшает производительность. Обратное недопустимо.

Игнорирование радиуса изгиба во время установки

Кабель Ethernet имеет минимальный радиус изгиба, который необходимо соблюдать при установке. Для UTP Cat6 минимальный радиус изгиба обычно составляет в четыре раза больше внешнего диаметра кабеля , или примерно 24 мм. Cat6A требует большего радиуса изгиба из-за более толстой конструкции. Крутые изгибы деформируют пары витков внутри кабеля, увеличивая перекрестные помехи и ухудшая качество сигнала — иногда достаточно, чтобы помешать прохождению сертификационных испытаний.

Как выбрать правильный кабель для вашего конкретного сценария использования патч-панели

Вместо того, чтобы применять одну общую рекомендацию, вот практическое руководство по принятию решений, основанное на распространенных сценариях развертывания:

• Сеть для небольшого офиса или дома с коммутацией до 1 Гбит/с: Cat5e UTP с патч-панелью Cat5e. Экономически эффективен, полностью достаточен и легко прекращается. Нет необходимости в обновлении, если вы не планируете переходить на коммутаторы 10GbE.
• Ожидается, что новый коммерческий офис прослужит 10 лет: Cat6 UTP с патч-панелью Cat6. Обеспечивает запас для 10GbE на коротких дистанциях и обеспечивает превосходные характеристики шума по сравнению с Cat5e.
• Центр обработки данных или среда высокой плотности с подключением к стойке 10GbE: Cat6A UTP (или F/UTP, если есть проблемы с электромагнитными помехами) с патч-панелью Cat6A. Это единственный медный вариант, который поддерживает 10GbE на полных 100-метровых участках.
• Магистральные связи между зданиями или кампусами: Одномодовое волокно OS2 с разъемами LC и оптоволоконной патч-панелью. Медный Ethernet не подходит для трасс длиной более 100 метров.
• Промышленная среда с тяжелым электрическим оборудованием: Экранированный кабель Cat6A F/UTP или S/FTP с заземленной экранированной патч-панелью. Надлежащее заземление панели является обязательным.
• Медицинский или образовательный кампус со смешанными требованиями к PoE и данным: Cat6A UTP, которая удовлетворяет более высоким требованиям к подаче мощности PoE (90 Вт IEEE 802.3bt) с меньшим тепловыделением, чем Cat6, в объединенных кабельных трассах.

Тестирование и сертификация установки кабеля патч-панели

Выбор правильной категории кабеля – это только половина дела. Кабель Cat6, подключенный неправильно (с чрезмерным раскручиванием пары в месте вдавливания, резким изгибом возле панели или несоответствием стандарту проводки), не будет соответствовать уровням производительности Cat6, даже если использовался правильный кабель. Профессиональные установки структурированной кабельной системы проверяются с помощью сертификационного тестера кабеля, а не только с помощью базового тестера целостности.

Сертификационные тестеры кабелей таких производителей, как Fluke Networks (DSX-8000), IDEAL Networks или Softing, выполняют измерения, включая вносимые потери, NEXT, FEXT, обратные потери и задержку распространения во всем диапазоне частот данной категории кабеля. Сертификация канала Cat6 требует передачи всех параметров до 250 МГц; Cat6A требует 500 МГц. Сертификационный отчет является единственным надежным подтверждением того, что ваша комбинация кабеля и патч-панели будет работать так, как указано. .

Для небольших самостоятельных установок базовый тестер сопоставления проводов подтверждает правильность подключения контактов и определяет разделенные пары, обрывы и замыкания — наиболее распространенные ошибки при врезании. Хотя это не подтверждает производительность, оно выявляет ошибки проводки до подключения оборудования.
