Какие инструменты мне понадобятся для установки патч-панели?

Инструменты, необходимые для установки патч-панели: прямой ответ

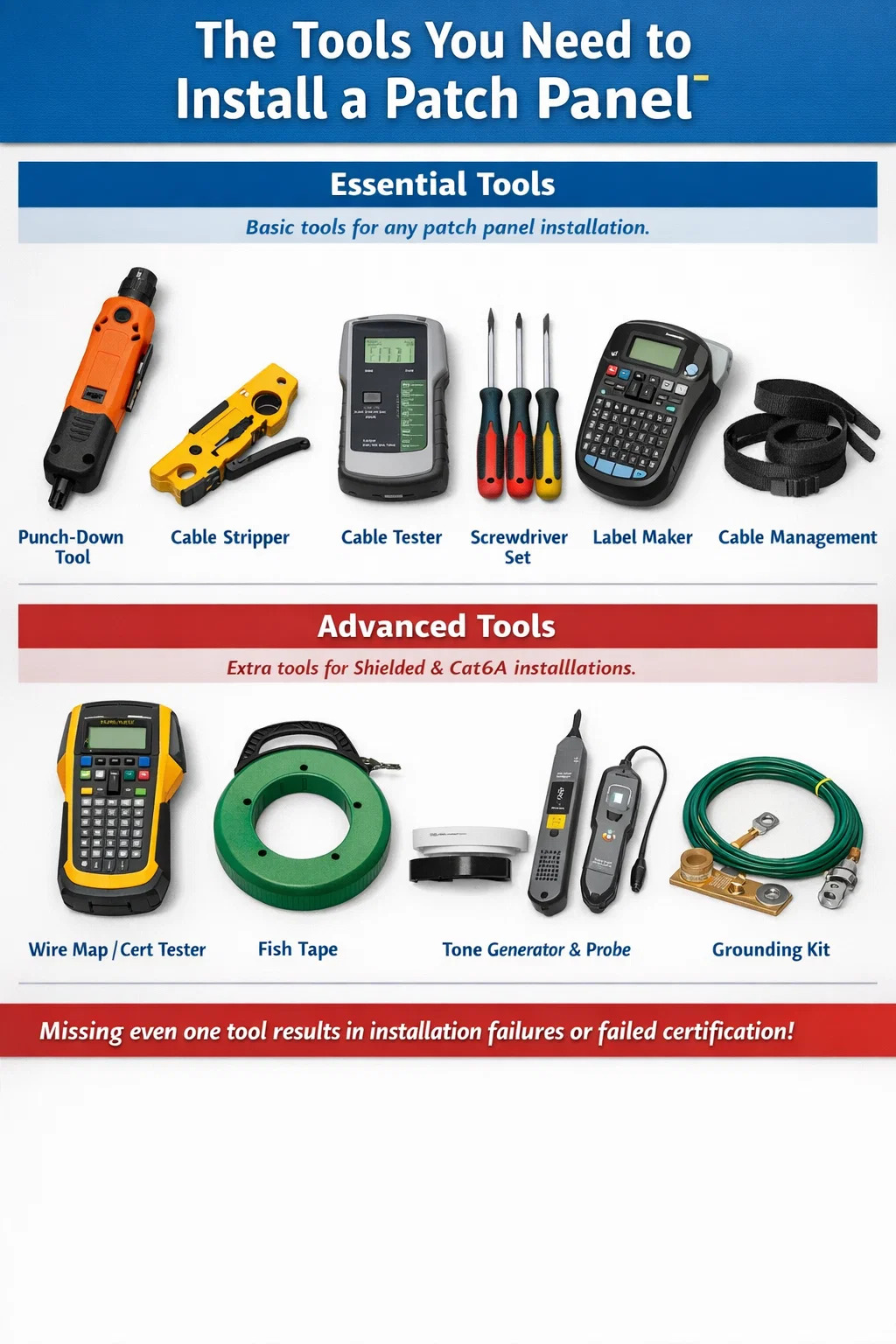

Чтобы установить сетевая патч-панель , вам понадобится инструмент для вырубки, инструмент для зачистки кабеля, кабельный тестер, набор отверток, устройство для изготовления этикеток и решение для прокладки кабелей, такое как ленты-липучки или кабельные стяжки. Для более требовательных установок, особенно Cat6A или экранированных кабелей, вам также понадобится тестер схемы соединений или полный сертификационный тестер, лента для ловли рыбы или захват для протягивания кабеля, а также генератор тона с пробником. Это не дополнительные опции. Отсутствие хотя бы одного из них приводит либо к сбою установки, либо к несертифицированному каналу, либо к проблеме с обслуживанием, которая проявляется несколько месяцев спустя.

В разделах ниже подробно описан каждый инструмент, объяснено, почему он важен, а также представлены конкретные рекомендации по продуктам и контрольные показатели производительности, чтобы вы могли принять обоснованное решение о покупке еще до начала работы.

Инструмент для пробивки: самый важный инструмент в работе

Инструмент для перфорации — это самая важная часть оборудования для установки любой патч-панели. Он помещает отдельные проводники в блоки IDC (соединитель смещения изоляции) типа 110 на задней стороне панели. Когда инструмент ударяет по земле, лезвие одновременно обрезает лишний провод и обеспечивает плотное электрическое соединение проводника с клеммой IDC. Если все сделано правильно, получается газонепроницаемое соединение, рассчитанное на полный жизненный цикл кабельной системы — часто 20 лет .

Существует два основных типа инструментов для пробивки: ударные и безударные. В ударных инструментах используется подпружиненный механизм, обеспечивающий калиброванную ударную силу. Безударные (ручные) инструменты требуют от установщика приложения давления вручную. При установке профессиональных сетевых патч-панелей всегда используйте ударный инструмент. Прижимные инструменты создают непостоянную глубину посадки, что напрямую приводит к переменным вносимым потерям и сбоям перекрестных помех на ближнем конце (NEXT) во время сертификации канала.

Выбор правильного лезвия

Ударные инструменты для пробивки допускают сменные лезвия. Двумя наиболее распространенными являются лезвие 110 и лезвие Крона. Почти во всех патч-панелях Северной Америки используются блоки типа 110. , поэтому лезвие 110 является стандартной отправной точкой. Европейские и некоторые международные установки могут использовать блоки Krone. Прежде чем покупать лезвия, подтвердите тип блока, напечатанный на задней стороне панели. Использование неправильного ножа приведет к физическому повреждению клемм IDC и нарушению электрического соединения.

Большинство ударных инструментов имеют переключатель высокой/низкой силы. Для начального подключения жестких проводников Cat6A используется высокая сила. Низкое усилие подходит для проводов Cat5e меньшего сечения или для повторной установки проводника, который не полностью посадился при первом проходе. Fluke Networks, Paladin Инструментs и Klein Tools предлагают надежные ударные инструменты в ценовом диапазоне от 30 до 120 долларов, а варианты профессионального уровня от Fluke и Ideal Industries стоят дороже.

Эргономика имеет значение при выполнении крупных работ

При работе с 200 наконечниками эргономика инструмента становится важным фактором. Дешевые инструменты для пробивки с жесткими пластиковыми ручками вызывают утомление рук, что приводит к поспешным заделкам и пропускам посадки. Инструменты с прорезиненными рукоятками и мягким отскоком, такие как Fluke Networks D914S или Klein Tools VDV427-300, значительно снижают повторяющиеся нагрузки. Если вы завершаете более 100 портов за одну сессию , приобретите инструмент с эргономичной ручкой. Премия в размере 30–50 долларов быстро окупается за счет точности и сокращения доработок.

Инструменты для зачистки кабеля и подготовки проводов

Прежде чем какой-либо проводник коснется прижимного блока, необходимо аккуратно снять оболочку кабеля. Для этого шага подойдет специальный инструмент для зачистки кабеля, а не канцелярский нож и не ножницы. Инструменты для зачистки кабеля для витой пары предназначены для надрезания оболочки на контролируемой глубине, поэтому лезвие никогда не повреждает проводники или изоляцию пары под ней.

Поврежденные проводники являются одной из основных причин неудовлетворительных или неудачных испытаний каналов. Надрез уменьшает площадь поперечного сечения проводника, увеличивая сопротивление и создавая отражающую неоднородность, которая на сертификационном тестере проявляется как обратные потери. Ник может быть не виден невооруженным глазом, но тестер Fluke DSX-8000 или аналогичный его каждый раз пометит.

Роторные стрипперы и стрипперы с лезвиями

Вращающиеся инструменты для зачистки кабеля оборачивают кабель и надрезают оболочку при вращении инструмента. Это позволяет получить четкую, равномерную линию надреза по всей окружности куртки. Стрипперы с лезвиями делают один продольный разрез и требуют, чтобы установщик снял оболочку назад. Оба хорошо работают в опытных руках. Вращающиеся инструменты от Jonard Tools (модель UST-100) и Klein Tools (VDV110-095) широко используются в коммерческих установках и стоят недорого. менее 25 долларов США .

В частности, для кабеля Cat6A оболочка толще и жестче, чем у Cat5e или Cat6. Убедитесь, что глубина лезвия вашего стриппера регулируется, или купите стриппер, специально рассчитанный на Cat6A. Некоторые производители продают комбинированные стрипперы, которые подходят как для Cat5e/6, так и для Cat6A, с помощью простого винта регулировки глубины лезвия.

Ножницы и кусачки

Для обрезки шлица (внутренний разделитель, который есть во многих кабелях Cat6) и очистки концов проводника перед вставкой необходимы острые ножницы или диагональные плоскогубцы. Шлиц, если он не обрезан заподлицо с краем оболочки, может раздвинуть отдельные пары во время заделки и вызвать смещение геометрии пары настолько, что это повлияет на значения NEXT. Пара фрез для электроники стоимостью 10–15 долларов справится с этой задачей чисто и точно.

Отвертки и оборудование для монтажа в стойку

Сетевая патч-панель крепится в 19-дюймовую стойку EIA или настенный корпус с помощью стандартных винтов для стойки. В большинстве стоек можно использовать либо винты M6, либо винты 10–32, в зависимости от производителя и модели стойки. Вам понадобится подходящая отвертка (обычно крестовая или плоская) № 2, а также соответствующие гайки и винты для стойки.

Закладные гайки являются наиболее распространенным крепежом для монтажа в 19-дюймовых стойках для оборудования. Они вставляются в направляющие стойки с квадратными отверстиями и подходят для винтов M6. Установка закладных гаек без подходящего инструмента для вставки закладных гаек является болезненной: острые края гайки порежут пальцы при повторной установке. А специальный инструмент для закладных гаек стоит 5–15 долларов. и исключает боль и риск падения закладных гаек в стойку во время установки.

Требования к крутящему моменту

Чрезмерное затягивание винтов стойки срывает закладные гайки и деформирует монтажные проушины патч-панели. Недостаточная затяжка оставляет панели незакрепленными, что со временем приводит к вибрационным повреждениям и создает угрозу безопасности в сейсмических зонах. Большинство технических характеристик стоечного оборудования требуют Крутящий момент 0,5–0,8 Нм на винтах стойки М6. Базовая динамометрическая отвертка с набором бит Phillips обеспечивает постоянный крутящий момент без каких-либо догадок, что особенно полезно при установке панелей в средах с высокой вибрацией, таких как промышленные объекты или центры обработки данных с постоянно работающими охлаждающими вентиляторами с фальшполом.

Кабельный тестер и оборудование для сертификации

После подключения и установки сетевой патч-панели необходимо протестировать каждый порт. Тип тестера, который вам нужен, зависит от того, выполняете ли вы проверку непрерывности или полную сертификацию канала.

Базовые тестеры схемы соединений

Тестер схемы разводки проверяет, что все восемь проводников витой пары правильно соединены от начала до конца — нет разрывов, коротких замыканий, перепутанных пар и расщепленных пар. Он выявляет наиболее распространенные ошибки измерения по цене, доступной каждому: достойные тестеры схемы соединений от Klein Tools, Fluke Networks и TREND Networks доступны для 30–150 долларов США . Fluke Networks MicroMapper и Klein Tools VDV501-851 являются надежными вариантами для выполнения базовых проверочных работ.

Одного только тестирования схемы разводки недостаточно для сертификации канала на соответствие Cat6, Cat6A или любому стандарту номинальной производительности. Это подтверждает только физическую целостность, а не электрические характеристики. Для профессиональной установки, когда конечный пользователь ожидает гарантийного или сертификационного отчета, вам понадобится тестер производительности.

Сертификационные полевые тестеры

Сертификационные тестеры измеряют все параметры, требуемые TIA-568.2-D и ISO/IEC 11801: вносимые потери, NEXT, FEXT, PSNEXT, обратные потери, задержку распространения и асимметрию задержки. Fluke Networks DSX-8000 — это отраслевой эталон, способный сертифицировать каналы Cat8 в менее 10 секунд на канал . IDEAL Industries SignalTEK NT и TREND Networks LanTEK IV являются конкурентоспособными альтернативами по более низкой цене.

Сертификационные тестеры стоят дорого (стоимость Fluke DSX-8000 превышает 9000 долларов США), но программы аренды у крупных поставщиков и компаний по аренде инструментов делают их доступными для отдельных проектов. Для подрядчиков, которые регулярно устанавливают сетевые патч-панели, наличие сертификационного тестера является прямой инвестицией в бизнес. Один вышедший из строя канал, требующий доработки, обходится трудозатратами дороже, чем месяц аренды инструмента.

Инструменты для тестирования оптоволокна

Если ваша установка патч-панели включает в себя оптоволоконные трапецеидальные модули или оптоволоконные кассеты с предварительной заделкой, вам также понадобится набор для тестирования оптических потерь (OLTS) и, в идеале, оптический рефлектометр во временной области (OTDR). OLTS измеряет сквозные вносимые потери в дБ и подтверждает, что канал соответствует бюджету канала. Рефлектометр определяет местоположение и величину отдельных событий — разъемов, сращиваний, изгибов — вдоль участка волокна. Устройства OLTS начального уровня от EXFO, AFL и Fluke Networks начинаются от около 800–1500 долларов для одномодовых/многомодовых комбинированных тестеров.

Генератор тона и зонд (тонер и палочка)

Генератор тонального сигнала и индуктивный датчик, обычно называемые «тонер и палочка» или «лиса и гончая», необходимы для отслеживания немаркированных кабелей и определения того, какой участок кабеля подключен к какому порту патч-панели. Генератор тона подключается к одному концу кабеля и посылает по проводу звуковой сигнал. Индуктивный зонд обнаруживает сигнал, не требуя физического контакта, что позволяет сканировать пучок кабелей и определять правильный по самому громкому звуку.

Этот инструмент не подлежит обсуждению в проектах модернизации или модернизации, где на существующую кабельную систему отсутствует документация. Даже в новых установках наличие тонера помогает быстро убедиться, что конкретный кабель, идущий от настенной розетки, подключен к правильному порту патч-панели перед заделкой. Надежные генераторы тонов и датчики от Fluke Networks (Pro3000), Klein Tools (VDV500-820) и TREND Networks доступны в Диапазон $50–150 .

Некоторые усовершенствованные тестеры схемы соединений включают функцию генерации тонов, что позволяет сократить количество отдельных инструментов, необходимых для работы. Прежде чем покупать отдельный тонер, проверьте список функций вашего тестера, чтобы избежать использования лишнего оборудования.

Инструменты для создания этикеток и документации

Каждый порт сетевой патч-панели должен быть промаркирован во время установки. Попытка промаркировать задним числом — после того, как стойка заполнена и патч-корды установлены — значительно сложнее и дает результаты более низкого качества. Специализированный производитель этикеток, который производит термоусадочные или ламинированные этикетки, является стандартным инструментом для любой профессиональной работы по прокладке кабелей.

Brady и HellermannTyton производят принтеры для этикеток, специально разработанные для сетевой кабельной инфраструктуры. Brady BMP21-PLUS и HellermannTyton TAG-IT широко используются в коммерческих установках. Эти принтеры поддерживают картриджи с этикетками, совместимые с полосками этикеток для патч-панелей, этикетками для обмотки кабелей и флажками портов. На этикетках должен быть указан идентификатор порта, розетка назначения и категория кабеля. А последовательная схема маркировки, применяемая с первого дня сокращает время устранения неполадок на несколько часов в течение всего срока службы системы.

График прокладки кабелей и исполнительная документация

Производитель этикеток производит физические этикетки. Прилагаемая таблица кабелей — электронная таблица или база данных, в которой каждый идентификатор порта сопоставлен с его физическим происхождением, категорией кабеля, датой установки и результатами испытаний — представляет собой документацию, которая делает этикетки полезными. Большинство сертификационных тестировщиков могут экспортировать результаты испытаний непосредственно на ПК в формате PDF или CSV. Интеграция этих результатов в график прокладки кабелей создает полную и проверяемую запись об установке. Эта документация требуется для большинства гарантийных обязательств производителей систем и ожидается, что ИТ-отделы предприятия станут результатом любого контрактного проекта по прокладке кабельной системы.

Инструменты и аксессуары для прокладки кабелей

Установка сетевой патч-панели касается не только самой панели — она включает в себя управление кабелями, идущими к задней части панели, и патч-кордами, соединяющими передние порты с сетевым оборудованием. Неправильная прокладка кабелей — одна из наиболее распространенных проблем в установленных сетях, которую легче всего предотвратить с помощью подходящих инструментов.

Кабельные стяжки на липучке и ремни на липучке

Кабельные стяжки на липучке являются предпочтительным крепежом для связывания кабельных трасс в любой установке, соответствующей стандартам прокладки кабелей TIA-569 или ISO/IEC 14763. Пластиковые стяжки при чрезмерном затягивании деформируют оболочку кабеля и сжимают пары внутри, увеличивая перекрестные помехи и потенциально вызывая сбои в сертификации каналов. Застежки-липучки не оказывают сжимающего усилия и их можно перемещать столько раз, сколько необходимо. Panduit и HellermannTyton производят изделия на липучке, специально предназначенные для использования в структурированных кабельных системах. Мешок 100 кабельных стяжек на липучке стоят 10–20 долларов. и удовлетворяет потребности в управлении типичной 24-портовой панельной установкой.

Горизонтальные кабельные организаторы

Горизонтальный кабельный органайзер высотой 1U, установленный непосредственно над или под каждой патч-панелью, обеспечивает порядок передних патч-кордов и предотвращает их провисание на соседнее оборудование. Без кабельных организаторов панель с 48 портами и 48 патч-кордами создает массу кабелей, которые блокируют поток воздуха, затрудняют идентификацию портов и запутываются всякий раз, когда необходимо переместить один шнур. Кабельные органайзеры с пальчиковыми каналами (пластиковые пальцы, которые прокладывают шнуры из стороны в сторону) являются наиболее эффективным форматом и доступны у Panduit, Leviton и других производителей аксессуаров для стоек. 15–60 долларов США за единицу 1U. .

J-образные крючки и оборудование для поддержки кабелей

За патч-панелью входящие кабельные трассы нуждаются в регулярной поддержке, чтобы вес пучка кабелей не натягивал оконечные устройства. J-образные крючки — пластиковые или металлические опоры седловидной формы, которые крепятся к направляющим стойки, конструкциям кабельных лотков или настенным стойкам — удерживают пучки кабелей, не сжимая их. TIA-569 рекомендует точки поддержки каждые 4–5 футов (1,2–1,5 метра) по горизонтальным кабельным трассам. J-образные крючки недороги (0,50–2,00 доллара США каждый), но их необходимо устанавливать до прокладки кабелей, что делает их не только инструментом, но и элементом планирования.

Рыболовная лента, инструменты для протягивания кабеля и оборудование для доступа

Если кабельные трассы еще не протянуты к месту патч-панели, вам потребуются инструменты для прокладки кабелей через стены, над потолками и через кабелепровод. Конкретные инструменты зависят от среды установки, но всегда необходимы следующие инструменты.

Рыбная лента

Рыболовная лента представляет собой длинную полужесткую ленту из стали или стекловолокна, которую можно проталкивать через кабелепровод или полости в стенах, создавая путь натяжения. Как только рыбная лента достигает точки назначения, кабель прикрепляется к ленте и протягивается обратно. Стальные рыбные ленты в Длина 50 и 100 футов. справиться с большинством сценариев коммерческой установки. Ленты из стекловолокна предпочтительнее использовать в местах, где поблизости находится электропроводка под напряжением, поскольку стекловолокно не проводит ток. Klein Tools, Greenlee и Milwaukee производят надежные ленты для ловли рыбы.

Светящиеся стержни и гибкие биты

Светящиеся стержни представляют собой толкатели из стекловолокна, используемые для прокладки кабеля через открытые пространства потолочной камеры, где лента для ловли рыбы будет слишком жесткой, чтобы маневрировать вокруг препятствий. Они соединяются встык в секции, обычно длиной 4 фута, что позволяет прокладывать 20–30 футов или более через узкие пространства над потолком. Гибкие сверла — длинные гибкие удлинители сверл — используются для сверления противопожарных упоров, верхних плит и полостей в стенах в местах, куда не могут добраться стандартные сверла.

Стремянка и защитное оборудование

В большинстве случаев установка сетевых патч-панелей предполагает работу на высоте — над потолочной плиткой, на вершине лестничных стоек или на вершине высоких стоек с оборудованием. 6-футовая стремянка из стекловолокна является стандартным монтажным оборудованием. В центрах обработки данных с фальшполом или высокими стойками с открытой рамой не менее важна устойчивая подставка-подставка. На протяжении всей установки следует носить средства индивидуальной защиты, включая защитные очки (для сверления и пробивания проводников, которые могут сломаться и превратиться в снаряды) и устойчивые к порезам перчатки (для работы с краями кабелей и направляющими стойки).

Полный список инструментов по этапам установки

В таблице ниже перечислены необходимые инструменты по этапам типичной установки сетевой патч-панели, от протягивания кабеля до окончательной документации. Используйте его в качестве контрольного списка перед началом работы, чтобы убедиться, что ничего не упущено перед началом работы.

Специальные инструменты для установки экранированных патч-панелей и патч-панелей Cat6A

Для прокладки экранированной витой пары (STP) и установки Cat6A предъявляются особые требования к инструментам, выходящим за рамки стандартного набора. Игнорирование этих различий приводит к сбоям в заземлении, нарушениям целостности экрана и сбоям в сертификационных испытаниях, диагностика и устранение которых постфактум обходятся дорого.

Инструменты для подготовки экранированного кабеля

Кабель STP имеет фольгированный или плетеный экран, охватывающий все четыре пары. После снятия оболочки этот экран необходимо аккуратно наложить на оболочку кабеля, не разрывая ее, а затем приклеить к металлическому корпусу разъема экранированной патч-панели во время заделки. Для этого шага потребуются пара плоскогубцев с острыми концами и специальный инструмент для заделки экранированного гнезда трапецеидального искажения (поставляемый производителем панели). Попытка сложить и соединить экран голыми руками приводит к нестабильному контакту экрана, что противоречит целям экранированной проводки.

Инструменты и оборудование для заземления

Экранированная сетевая патч-панель должна быть подключена к заземляющей шине стойки, которая, в свою очередь, подключается к телекоммуникационной системе заземления и соединения здания (как определено в TIA-607-C). Для этого необходим заземляющий проводник (минимум 6 AWG, медь для соединения стойки с землей в большинстве коммерческих установок), инструмент для обжима наконечников и соответствующие зажимные наконечники. Мультиметр используется для проверки непрерывности пути заземления от панели до основного заземляющего электрода. Если путь заземления открыт или сопротивление превышает 1 Ом, система экранирования не будет работать должным образом.

Особенности Cat6A

Кабель Cat6A значительно больше в диаметре, чем Cat6 — обычно 7–8 мм против 5–6 мм - и требует более крупных аксессуаров для прокладки кабелей (более широкие седла с J-образными крюками, кабельные организаторы большей емкости) и набора инструментов для пробивки с высокой силой для более жестких проводников 23 AWG. Увеличенный диаметр также означает, что проводная панель Cat6A с 48 портами будет иметь гораздо более толстый пучок кабелей, чем эквивалентная панель Cat6. Пространство для прокладки кабелей сзади должно быть спланировано соответствующим образом, оставляя за панелью не менее 3–4 дюймов свободного пространства для размещения пучков кабелей.

Средства безопасности и средства индивидуальной защиты

Установка патч-панели — это физическая работа, сопряженная с реальным риском травм. Следующие средства индивидуальной защиты и инструменты безопасности должны быть частью комплекта каждого установщика.

• Защитные очки: Требуется при сверлении, пробивании проводников и резке кабеля. Концы проводов и фрагменты оболочки могут стать высокоскоростными снарядами.
• Устойчивые к порезам перчатки (уровень А4 или выше): Направляющие стойки и перфорированные края имеют острые заусенцы. Устойчивые к порезам перчатки, соответствующие стандарту ANSI/ISEA 105, уровень A4, обеспечивают адекватную защиту, не ухудшая при этом существенного снижения ловкости при работе с кабелями.
• Респиратор N95: Требуется при работе в потолочных камерах с изоляцией из стекловолокна, распыляемой противопожарной защитой или скоплениями пыли и твердых частиц.
• Наколенники: Заделка кабелей на патч-панелях на уровне пола в настенных шкафах требует длительного стояния на коленях. Наколенники профессионального уровня снижают усталость и предотвращают травмы на бетонном или кафельном полу.
• Фара или рабочий фонарь: Задняя часть стойки темная. Налобный фонарь освобождает обе руки для работы с проводами и устраняет необходимость в помощнике, держащем фонарик.
• Непроводящая стремянка: Лестницы из стекловолокна обязательны при работе вблизи электрооборудования под напряжением. Алюминиевые лестницы представляют опасность поражения электрическим током в серверных помещениях, где установлены блоки распределения питания (PDU) и системы ИБП.

Стартовый комплект против профессионального комплекта: какой бюджет

Для тех, кто впервые устанавливает сетевую патч-панель для небольшого дома или небольшого офиса, минимальный набор инструментов покрывает все необходимое без ненужных затрат. Для профессионального установщика, регулярно развертывающего патч-панели в коммерческих проектах, полный комплект обеспечивает качество и скорость, необходимые для профессиональной работы.

Для профессиональных подрядчиков, которые не могут сразу оправдать покупку сертификационного тестера, аренда у Fluke Networks напрямую или через авторизованных партнеров по аренде обычно обходится дорого. 150–300 долларов в неделю , что делает сертификацию экономически доступной даже для использования в одном проекте.
