Какие существуют два типа патч-панелей?

Два типа патч-панелей: прямой ответ

Два основных типа патч-панелей: проводные (фиксированные) патч-панели и модульные (трапецеидальные) патч-панели . Эти две категории составляют основу структурированной кабельной системы практически в каждом центре обработки данных, серверной комнате и коммерческой сети. Понимание разницы между ними важно перед покупкой сетевой патч-панели или проектированием схемы прокладки кабелей, поскольку неправильный выбор может привести к ненужным затратам, негибкости или проблемам с производительностью в будущем.

Проводная патч-панель поставляется с кабелями, уже подключенными к задней части панели на заводе. Модульная патч-панель, с другой стороны, поставляется в виде пустой рамы, в которую можно установить сменные гнезда Keystone, что позволяет установщику выбирать типы разъемов, категории и даже смешивать типы носителей в пределах одной панели. Оба выполняют одну и ту же основную функцию — организацию и маршрутизацию сетевых подключений, — но делают это принципиально разными способами и подходят для разных сценариев развертывания.

Проводные патч-панели: предварительно подключены и готовы к развертыванию

Задние порты проводной патч-панели, иногда называемые фиксированной или перфорированной патч-панелью, уже завершены блоками с перфорацией типа 110 или аналогичными разъемами. Кабель, идущий с поля — настенные розетки, кабельные лотки, напольные коробки — забивается прямо в эти блоки с помощью перфоратора. На передней панели панели расположены стандартные порты RJ45, через которые короткие патч-кабели соединяют оборудование с остальной частью сети.

Этот тип сетевой патч-панели является традиционной рабочей лошадкой структурированной кабельной системы. Он широко доступен в Конфигурации с 24 и 48 портами , и большинство моделей занимают место в стойке размером 1U или 2U. Стандартные варианты рассчитаны на производительность Cat5e, Cat6 или Cat6A, а панели Cat6A способны поддерживать 10 Gigabit Ethernet на расстоянии до 100 метров .

Преимущества проводных патч-панелей

• Более низкие первоначальные затраты на порт по сравнению с модульными альтернативами
• Стабильное качество заделки на заводском уровне во всех портах
• Упрощенный процесс установки для крупномасштабного унифицированного развертывания.
• Проверенная надежность в средах с тысячами установленных портов
• Широкая доступность от таких поставщиков, как Panduit, Leviton, Belden и CommScope.

Ограничения проводных патч-панелей

Главный недостаток – негибкость. Все порты проводной панели имеют разъем одного и того же типа. Если вам нужно сочетание медных портов Cat6 с оптоволоконными или коаксиальными соединениями, вы не сможете добиться этого в рамках одной проводной панели. Кроме того, если один порт поврежден, его замена обычно означает замену или повторное подключение всей панели или, по крайней мере, этого отдельного блока. В средах, где требования к прокладке кабелей часто меняются, такая жесткость становится настоящей эксплуатационной проблемой.

Проводные патч-панели лучше всего подходят для крупных офисов, школьных сетей и промышленных сред, где сотни одинаковых медных трасс должны быть прекращены быстро и с минимальными затратами. Типичная проводная панель Cat6 с 48 портами может стоить всего 30–80 долларов, что делает ее привлекательной для проектов с ограниченным бюджетом.

Модульные патч-панели: гибкость и готовность к будущему

Модульная патч-панель представляет собой пустое шасси, обычно предлагаемое в корпусах с 12, 24 или 48 портами, предназначенное для установки отдельных разъемов Keystone. Каждый слот в раме может содержать разъемы разного типа — Cat5e, Cat6, Cat6A, оптоволоконные LC, оптоволоконные SC, коаксиальные F-типа или даже модули USB или HDMI Keystone. Это делает модульную сетевую патч-панель наиболее универсальным вариантом, доступным сегодня в структурированной кабельной системе.

Установка включает в себя установку выбранных разъемов Keystone в раму панели, а затем подключение каждого разъема по отдельности. Сами гнезда можно врезать, использовать без инструментов или предварительно заделать в зависимости от выбранной модели гнезда. После установки передняя часть каждого разъема отображает пользователю соответствующий интерфейс порта.

Преимущества модульных патч-панелей

• Полная гибкость для смешивания типов разъемов в одной панели.
• Простой ремонт на уровне порта: замените один поврежденный разъем Keystone, не заменяя всю панель.
• Масштабируемость — начните с частично заполненной панели и добавляйте порты по мере роста потребностей.
• Поддерживает будущие обновления путем замены модулей Keystone на категории с более высоким рейтингом.
• Идеально подходит для центров обработки данных, AV-установок и мультимедийных сред.

Ограничения модульных патч-панелей

Модульные панели имеют более высокую стоимость на порт. Один только качественный модульный каркас панели Keystone с 24 портами может стоить 20–50 долларов США, а каждый отдельный разъем Cat6A Keystone может добавить еще 5–15 долларов США за порт. Для полностью укомплектованной 48-портовой модульной панели Cat6A общая стоимость компонентов может достигать 300–600 долларов или больше. по сравнению с менее чем 100 долларами за эквивалентную проводную панель. Время работы также выше, поскольку каждый домкрат необходимо закрепить и зафиксировать индивидуально.

Стабильность производительности также зависит от качества отдельных выбранных гнезд Keystone. Использование некачественных разъемов сторонних производителей в корпусе фирменной панели может привести к несогласованным измерениям перекрестных помех и вносимых потерь, что может привести к провалу сертификационных тестов канала. По возможности всегда используйте домкраты и рамы проверенной и сертифицированной системы одного и того же производителя.

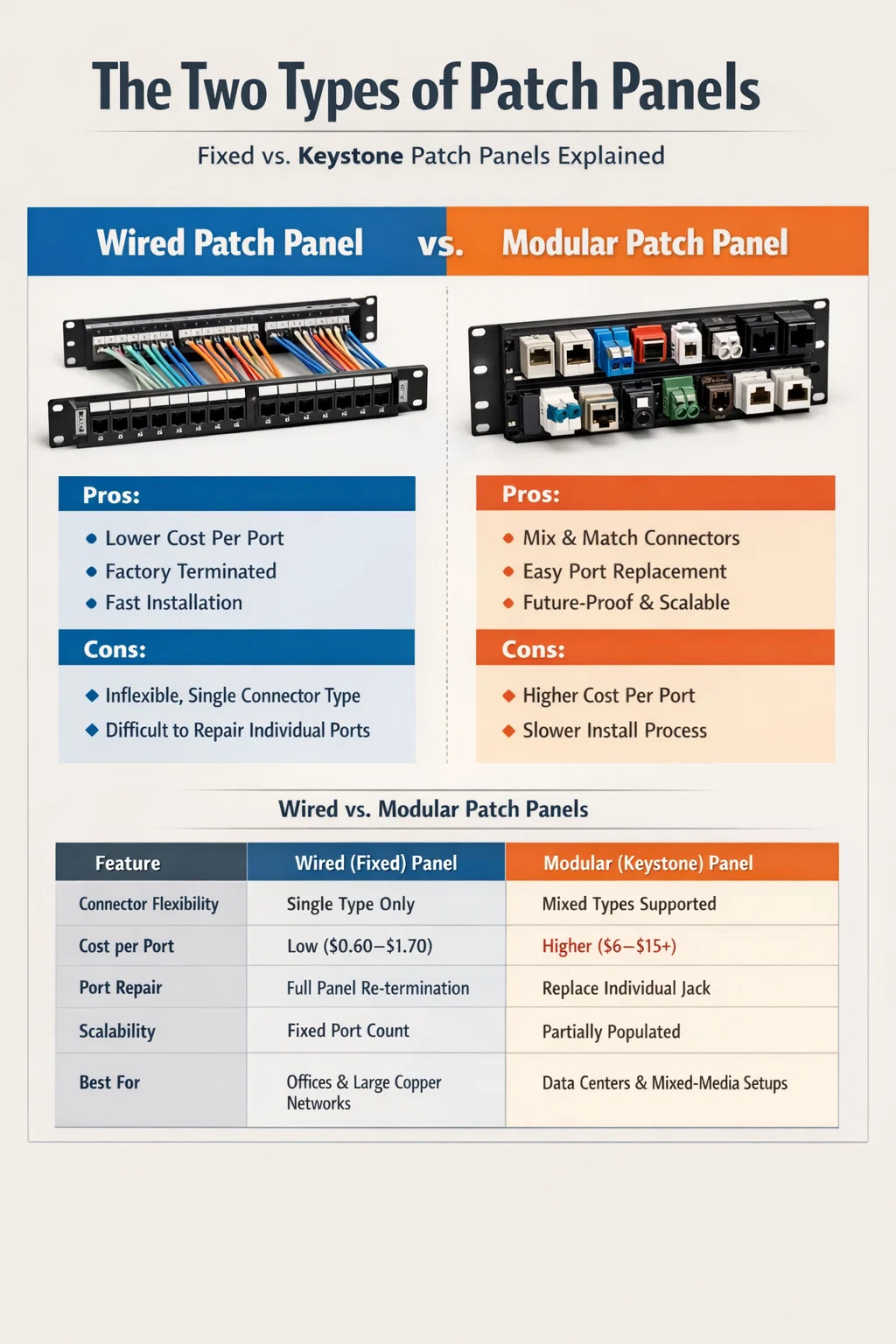

Параллельное сравнение: проводные и модульные патч-панели

В таблице ниже приведены основные различия, которые помогут вам решить, какой тип сетевой патч-панели соответствует требованиям вашего проекта.

Как выбрать правильное Сетевая патч-панель для вашего проекта

Выбор между проводной и модульной сетевой патч-панелью сводится к четырем практическим факторам: бюджет, разнообразие носителей, ожидаемый рост и ожидания по обслуживанию. Не существует универсального лучшего варианта — оба типа каждый день успешно применяются в профессиональных установках.

Бюджетные проекты

Если проект предполагает прекращение 100 и более медных трасс одной категории и cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Смешанные среды и среды центров обработки данных

Центры обработки данных обычно объединяют в одной стойке медный Ethernet, оптоволоконные восходящие каналы, а иногда и коаксиальные или аудиосоединения. Модульная сетевая патч-панель объединяет все это в одном корпусе высотой 1U, обеспечивая порядок в стойке и сокращая количество необходимых панелей. Многие корпоративные центры обработки данных стандартизируют модульные панели именно потому, что они могут модернизировать отдельные оптоволоконные порты с 1G LC до 10G LC или 25G LC, просто заменяя модули Keystone без повторной прокладки кабелей или замены целых панелей.

Техническое обслуживание и долгосрочная эксплуатация

В средах с высокой загруженностью портов — в коворкингах, гостиничных бизнес-центрах, местах проведения мероприятий — отдельные разъемы Keystone выдерживают физическое воздействие в результате повторяющихся циклов подключения и отключения. Модульная панель позволяет технику заменить изношенный домкрат менее чем за две минуты при стоимости деталей 5–10 долларов, не нарушая при этом никаких других соединений. Тот же ремонт на проводной панели требует перепрошивки блока или замены всей панели в сборе, что может означать 30–60 минут простоя за каждый инцидент.

Перспективы и технологические обновления

Сетевые стандарты развиваются. Cat6A теперь является рекомендуемым минимумом для новых коммерческих установок согласно TIA-568.2-D, а 10GBase-T становится все более распространенным даже в средах малого и среднего бизнеса. Если вы развернете проводную панель Cat6 сегодня и вам потребуется производительность Cat6A через три года, вы замените всю панель. Используя модульную панель, вы меняете местами разъемы Keystone, сохраняя при этом раму. Это различие имеет меньшее значение в шкафу с 24 портами, но становится существенным в 10-стоечный дата-центр с 480 портами .

Помимо двух основных типов: угловых, экранированных и глухих патч-панелей

Хотя проводные и модульные устройства являются двумя основными категориями, оба типа имеют специализированные варианты, отвечающие конкретным требованиям к установке.

Угловые патч-панели

Угловые патч-панели наклоняют передние порты на 45 градусов, прокладывая патч-кабели в сторону, а не прямо к передней части стойки. Это значительно снижает нагрузку на радиус изгиба соединительных кабелей и значительно повышает чистоту стоек с высокой плотностью размещения. Угловые панели доступны как в проводном, так и в модульном формате и обычно используются в устройствах коммутации поверх стойки, где прокладка кабелей имеет решающее значение. Некоторые конструкции наклоняют только нижний ряд портов, создавая гибридную плоскую/угловую компоновку для максимальной плотности.

Экранированные (STP) патч-панели

В средах со значительными электромагнитными помехами — производственных цехах, вещательных центрах, кабинетах медицинской визуализации — для экранированной витой пары (STP) требуется экранированная патч-панель для обеспечения непрерывности экрана кабеля по всему каналу. Экранированная сетевая патч-панель включает в себя металлические корпуса портов и заземляющую шину, которая соединяется с заземляющим контуром стойки. Использование неэкранированной панели с кабелем STP нарушает экран панели, полностью сводя на нет ее назначение. Экранированные панели доступны как проводного, так и модульного типа, хотя их стоимость составляет примерно на 30–50 % по сравнению с эквивалентными неэкранированными моделями .

Пустые патч-панели

Пустые патч-панели вообще не имеют портов. Они используются исключительно для управления стойками — заполняют пустые пространства высотой 1U для улучшения воздушного потока, блокировки пыли или обеспечения маркированной поверхности для документации. Хотя пустые панели и не являются функциональным компонентом распределения данных, они являются профессиональным завершающим штрихом в любой хорошо организованной стойке и упоминаются здесь, поскольку в каталогах поставщиков они часто группируются вместе с функциональными патч-панелями и могут вызвать путаницу у начинающих покупателей.

Плотность портов, количество стоек и вопросы прокладки кабелей

Оба типа патч-панелей необходимо оценивать не только по типу разъема, но и по тому, как они вписываются в общую компоновку стойки. Стандартная 19-дюймовая стойка EIA обеспечивает 42U полезного пространства . Неправильный выбор панели может привести к потере стоек, создать кошмары при прокладке кабелей и усложнить поиск и устранение неисправностей.

Проводная патч-панель высотой 1U с 48 портами плотно упаковывает порты и оставляет мало горизонтального пространства для зажимов для прокладки кабелей. Многие установщики соединяют каждую панель с 48 портами с горизонтальным кабельным органайзером высотой 1U непосредственно под ней, жертвуя 2U на панель, но значительно улучшая долговечность обслуживания. Панель с 24 портами высотой 1U обеспечивает больше горизонтального пространства между портами, упрощая маркировку и отслеживание отдельных кабелей, не нарушая соседних соединений.

Для модульных панелей дополнительную глубину, необходимую для некоторых конструкций домкратов Keystone, необходимо сверять с задним зазором стойки. Некоторые трапецеидальные искажения Cat6A выступают на 2–3 дюйма за лицевую сторону панели, а в настенных шкафах небольшой глубины, глубиной всего 12–14 дюймов, это может сделать установку физически невозможной без тщательного предварительного планирования.

Практика маркировки и документации

Независимо от типа панели, правильная маркировка так же важна, как и само оборудование. Передовая практика отрасли требует, чтобы каждый порт был помечен уникальным идентификатором, который соответствует спецификации кабелей, документирующей точку происхождения, пункт назначения, категорию кабеля, дату установки и ссылку на результаты испытаний. Большинство качественных патч-панелей имеют канал для полоски этикеток под или над портами. Использование Brady, HellermannTyton или аналогичных систем маркировки с термоусадочными или самоламинирующими этикетками обеспечивает читаемость идентификаторов для 10 лет даже в пыльной или влажной среде.

Рекомендации по установке для обоих типов панелей

Независимо от того, какой тип сетевой патч-панели вы выберете, набор последовательных методов установки гарантирует, что производительность канала будет соответствовать номинальным характеристикам или превосходить их.

• Сохраняйте скрутку пары в пределах 13 мм от точки подключения. для минимизации перекрестных помех, особенно в установках Cat6A.
• Оставьте не менее 12 дюймов сервисной петли за панелью, чтобы можно было выполнить повторное подключение без протягивания нового кабеля.
• Никогда не превышайте минимальный радиус изгиба кабеля — обычно в 4 раза больше диаметра неэкранированного кабеля и в 8 раз — для экранированного.
• Используйте калиброванный инструмент для пробивки, настроенный на правильный уровень удара для типа блока (110 по сравнению с Krone).
• Прежде чем приступить к установке, проверьте каждый канал с помощью сертифицированного полевого тестера (Fluke DSX, IDEAL SignalTEK или аналогичного) на соответствие стандартам TIA-568 или ISO/IEC 11801.
• Сохраняйте отчеты об испытаниях в электронном виде и связывайте их со списком кабелей для каждого порта системы.
• При использовании модульных панелей убедитесь, что разъем Keystone и рама панели относятся к одной и той же проверенной системе, чтобы защитить гарантию или сертификат производителя.

Выполнение этих шагов превращает патч-панель из простой покупки оборудования в должным образом документированный и сертифицируемый компонент инфраструктуры, который надежно поддерживает сеть в течение длительного времени. 15–25 лет — типичный жизненный цикл структурированной кабельной системы, установленной в соответствии с действующими стандартами.

Распространенные ошибки при выборе патч-панели

Даже опытные установщики иногда допускают ошибки выбора, которые вызывают проблемы спустя месяцы или годы после первоначального развертывания. Ниже приведены наиболее распространенные и наиболее предотвратимые.

Несовпадение категории панели с категорией кабеля

Установка кабеля Cat6A и подключение его к панели категории Cat6 ограничивает производительность канала до уровня Cat6. Самый слабый компонент в канале определяет номинальную производительность всего звена. Если вы используете Cat6A для поддержки 10GBase-T или 25GBase-T, каждый компонент — кабель, патч-панель, гнездо трапецеидального искажения и патч-корд — должен иметь рейтинг Cat6A.

Игнорирование задней кабельной организации

Задняя часть густонаселенной 48-портовой панели может вместить 48 отдельных кабельных трасс. Без надлежащих задних направляющих для прокладки кабелей, J-образных крюков или кабельных катушек эти участки превращаются в запутанную массу, которая делает будущие добавления, перемещения и изменения (MAC) излишне трудными и увеличивает риск случайного повреждения кабеля во время несвязанных работ по техническому обслуживанию.

Покупка несистемных компонентов для экономии денег

Использование рамы панели Panduit с разъемами Keystone других производителей или сочетание патч-панелей Cat6 с кабелем Cat6A другого производителя нарушает гарантию на протестированную систему. Такие производители, как Panduit, Leviton, Belden, CommScope и Legrand, сертифицируют свои компоненты как системы, и эта сертификация действительна только в том случае, если компоненты одного семейства используются вместе. Смешивание брендов для экономии 2–5 долларов за порт может аннулировать 25-летнюю гарантию на систему, стоимость которой значительно превышает сэкономленные средства.

Недооценка требований к количеству портов

Общее практическое правило при проектировании коммерческих кабелей заключается в планировании На 20–30 % больше портов, чем требуется сейчас . Организации растут, количество рабочих станций увеличивается, а устройства Интернета вещей распространяются. Нехватка портов патч-панели приводит либо к установке новой панели в середине стойки, либо к полной переработке конструкции — и то и другое более разрушительно и дорого, чем простая установка панели большего размера или дополнительных панелей с самого начала.
