В чем разница между патч-панелью и коммутатором Poe?

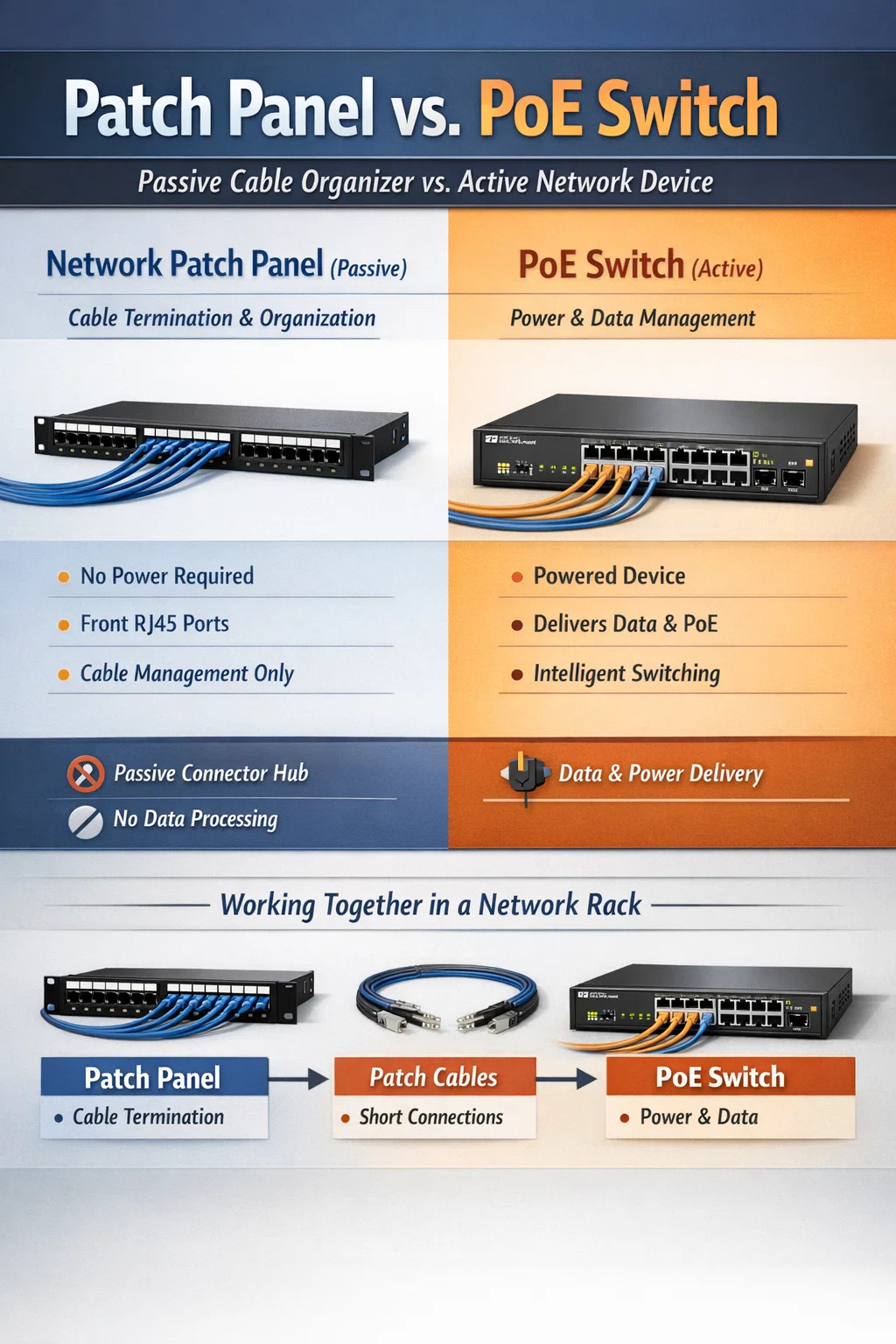

Прямое сравнение: патч-панель и коммутатор PoE

Основное различие заключается в их фундаментальном характере: сетевая патч-панель является пассивным аппаратным компонентом, используемым для организации и терминирования кабеля, тогда как PoE-переключатель представляет собой активное электронное устройство, которое управляет трафиком данных и передает электроэнергию по кабелям Ethernet. Патч-панель не требует электроэнергии и не может обрабатывать данные; коммутатор PoE требует источника питания и действует как «мозг» локальной сети.

В профессиональной установке эти двое не конкуренты, а партнеры. Патч-панель обеспечивает статическую точку подключения для всех проводов здания, а коммутатор PoE обеспечивает подключение и питание, необходимые для обеспечения функциональности этих проводов для таких устройств, как IP-камеры, телефоны VoIP и точки беспроводного доступа.

Определение Сетевая патч-панель

А сетевая патч-панель служит центральной нервной системой для физических кабелей. По сути, это мост между длинными кабелями, спрятанными внутри стен, и сетевым оборудованием, находящимся в стойке.

Структурная целостность и организация

Обычно патч-панель имеет передний ряд портов RJ45 и заднюю часть, где основные кабели «вбиваются» или подключаются через трапецеидальные домкраты . Поскольку патч-панель является пассивной, она не обеспечивает усиления сигнала или управления данными. Его единственная цель — организовать и маркировать кабели, предотвращая хаос из запутанных проводов.

• Предотвращает износ дорогих портов коммутатора, обеспечивая удобный интерфейс для частого подключения и отключения.
• Поддерживает различные категории кабелей, включая Cat5e, Cat6 и Cat6a .
• Аllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

Понимание коммутатора PoE

А Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

Аctive Data and Power Management

Коммутатор PoE является «активным» устройством. Он определяет, является ли подключенное устройство «PoE-совместимым» перед подачей питания, гарантируя, что устройства без PoE, такие как стандартный ноутбук, не будут повреждены электрическим током. Он управляет канальный уровень сети, гарантируя, что пакеты дойдут до правильных MAC-адресов.

• Устраняет необходимость наличия локальных розеток в месте расположения устройства (например, камера на потолке).
• Поддерживает различные стандарты питания, такие как 802.3af (до 15,4 Вт) и 802.3at (PoE, до 30 Вт).
• Управляемые версии позволяют администраторам удаленно перезагружать устройства, переключая питание на определенных портах.

Основные технические различия

Чтобы лучше понять, почему эти два компонента различны, обратитесь к техническим характеристикам ниже, в которых подчеркивается их контрастирующая роль в сетевой стойке.

Совместный процесс установки

В реальном сценарии вы можете использовать оба варианта для построения надежной сети. Обычно этот процесс следует следующему рабочему процессу:

1. Кабели Ethernet протянуты из разных помещений в центральную серверную стойку.
2. Эти кабели подключаются к задней части сетевая патч-панель используя трапецеидальные домкраты .
3. Короткие патч-кабели используются для подключения передних портов патч-панели к портам на PoE-переключатель .
4. Коммутатор PoE подключается к основному маршрутизатору для обеспечения доступа в Интернет всем нижестоящим устройствам.

Отделив постоянную проводку (патч-панель) от активной сети (коммутатор), вы создаете систему, которую легко модернизировать. Если вам нужно больше скорости, вы просто заменяете переключатель, даже не касаясь сложной проводки внутри стен.

Заключительные соображения по выбору

Если вам интересно, какой из них вам нужен, ответ обычно «оба» для чего-либо, кроме крошечной домашней установки. Коммутатор PoE обеспечивает питание и логику, но без сетевая патч-панель , вашей установке будет недоставать физической устойчивости и организованности, необходимых для долгосрочного обслуживания и надежности.
