Как выглядит патч-панель?

Прямой ответ: как выглядит патч-панель

А сетевая патч-панель выглядит как прочная прямоугольная металлическая или пластиковая рамка, обычно шириной 19 дюймов, с рядом пронумерованных портов спереди и местом для организации проводки сзади. Он служит статическим распределительным щитом, к которому подключаются все постоянные сетевые кабели из разных помещений, обеспечивая аккуратную и централизованную точку управления сетью.

Ключевые физические компоненты патч-панели

Чтобы понять визуальную идентичность сетевая патч-панель , полезно разбить его на две отдельные стороны: лицевую сторону, обращенную к пользователю, и обратную сторону, обращенную к инфраструктуре.

Передняя панель: возможности подключения и маркировка

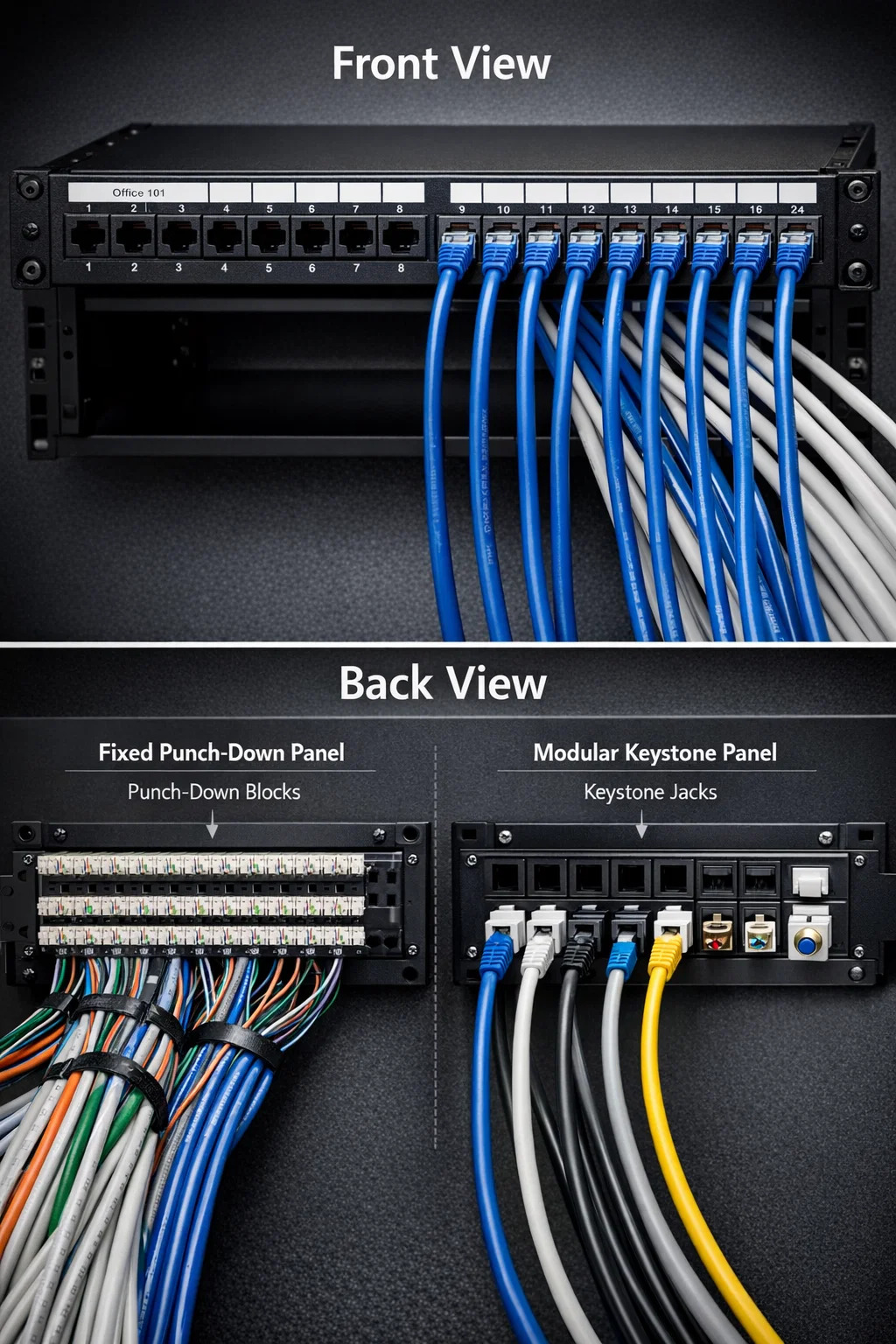

Передняя часть — это то, что вы видите, когда открываете серверную стойку или коммутационный шкаф. Он состоит из:

• Пронумерованные порты: Большинство распространенных панелей имеют 12, 24 или 48 портов, предназначенных для подключения стандартных разъемов RJ45.
• Маркировочные полоски: Пробел над или под портами, используемый для определения того, к какой комнате или устройству подключается каждый порт (например, «Офис 101»).
• Монтажные уши: Отверстия на крайнем левом и правом концах используются для крепления панели к 19-дюймовой стойке для оборудования.

Задняя панель: подключение кабеля

Спина — это то место, где происходит «тяжелая работа». В зависимости от дизайна вы увидите одну из двух вещей:

• Ударные блоки: Ряды пластиковых «зубцов», где отдельные пары медных проводов впрессованы в металлические пазы.
• Краеугольные отверстия: Пустые квадратные отверстия в «модульной» панели, где отдельные трапецеидальные домкраты защелкиваются.

Сравнение различных стилей патч-панелей

Не все панели выглядят одинаково. Визуальный дизайн часто определяет степень гибкости, которую имеет установщик во время установки.

Визуализация установленной среды

В практическом сценарии, например в домашнем медиа-кабинете или серверной комнате в бизнесе, сетевая патч-панель никогда не сидит один. Его внешний вид определяется подключенными к нему кабелями.

После полной установки вы увидите каскад кабелей, входящих сзади, которые аккуратно застегиваются на молнии или застегиваются на липучки. На фронте, короткие патч-корды (обычно от 0,5 до 3 футов в длину) устранить разрыв между панелью и сетевым коммутатором. Это создает чистый, вертикальный вид «заплаток», который предотвращает запутанный «спагетти», часто встречающийся в любительских установках.

Стандартные размеры: Большинство панелей занимают 1U (1,75 дюйма) или 2U (3,5 дюйма) вертикального пространства в стойке, что делает их невероятно тонкими, несмотря на количество поддерживаемых соединений.
