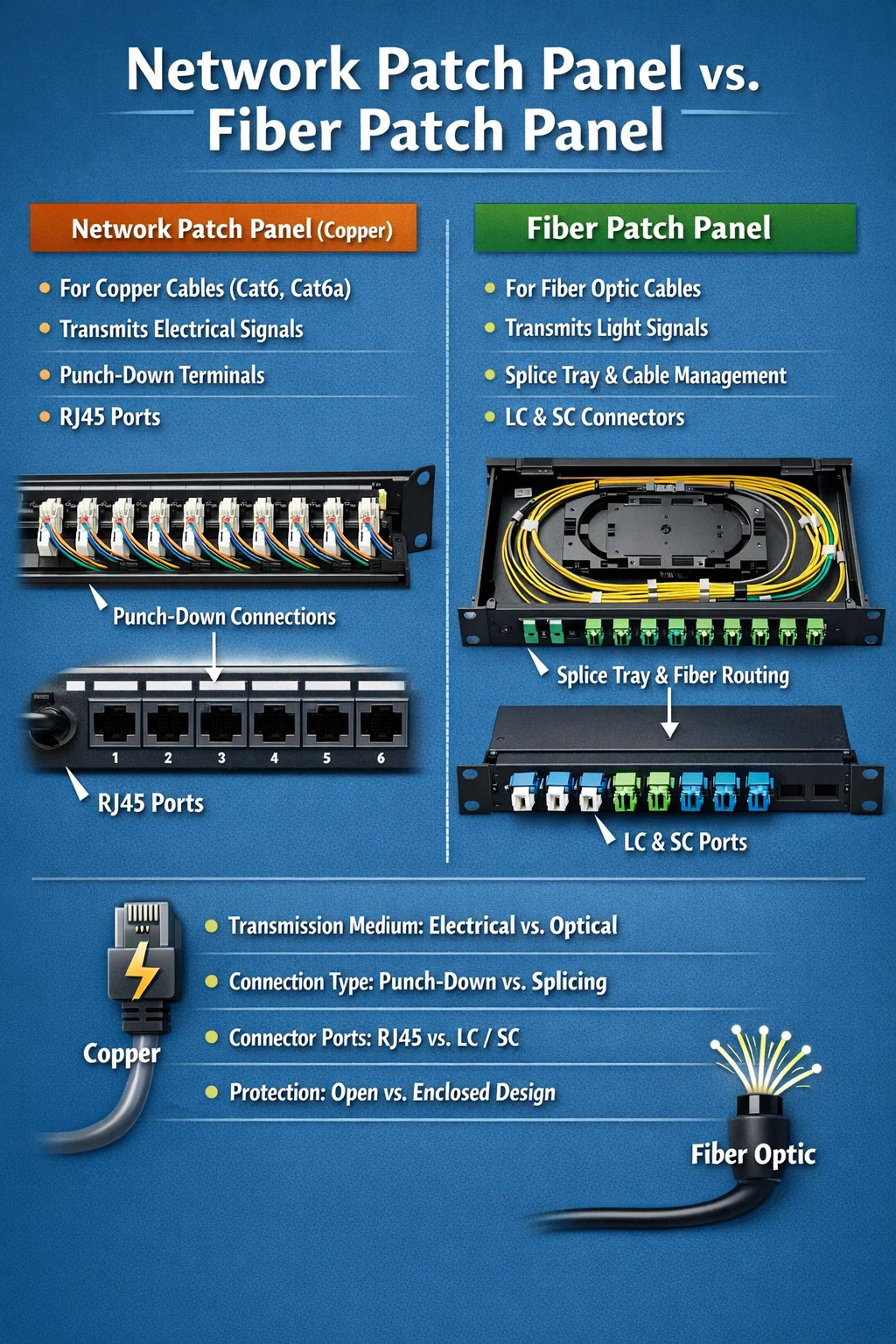

В чем разница между оптоволоконной панелью и патч-панелью?

Хотя и оптоволоконные панели, и традиционные сетевые патч-панели имеют в названии слово «патч-панель» и выглядят несколько похоже, они служат совершенно разным целям и имеют совершенно разные внутренние принципы работы.

1. Различия в материалах и средах передачи

Сетевая патч-панель: предназначена для медных кабелей (т. е. обычно используемых сетевых кабелей Cat6 или Cat6a). Он соединяет медные провода внутри, передавая данные посредством электрических импульсов.
Оптоволоконная панель: Она специально разработана для оптоволоконных кабелей. Волоконно-оптические кабели передают световые импульсы, а среда представляет собой чрезвычайно тонкие стеклянные или пластиковые волокна.

2. Способы подключения и внутренняя структура.

Сетевая патч-панель (Медный кабель):
Задняя фиксация: сетевые кабели обычно фиксируются путем «пробивания» (с использованием специального инструмента для вдавливания жил проводов в металлические канавки) или путем непосредственного подключения к гнездам трапецеидального искажения.
Внешний интерфейс: на передней панели обычно имеются обычные квадратные разъемы RJ45, такие же, как сетевые порты на компьютере.
Волоконная панель:
Защита задней части: оптоволоконные кабели очень хрупкие и не могут быть произвольно согнуты, как медные провода. Поэтому оптоволоконные панели обычно имеют внутри «лоток» или «намоточную стойку» для защиты и хранения лишних волоконно-оптических кабелей.
Сращивание и соединение: здесь не используется технология пробивки, а соединение осуществляется посредством «сращивания» (сплавления двух оптоволоконных кабелей вместе) или с помощью адаптеров (соединителей).
Внешний интерфейс: на передней панели расположены различные типы оптоволоконных разъемов (например, круглый ST, небольшой квадратный LC или большой квадратный SC), которые намного меньше и точнее, чем обычные сетевые порты.

3. Обращение с «хрупкостью»

Сетевые патч-панели относительно «надежны». Слегка натянув сетевой кабель или слегка согнув его, обычно это не повлияет на его использование.
Фибропанели похожи на «квартиру высокого класса». Поскольку оптоволоконные кабели чувствительны к пыли, давлению и чрезмерному изгибу, оптоволоконные панели обычно полностью закрыты или имеют крышки для предотвращения попадания пыли и ограничения изгиба, предотвращая затухание сигнала.

4. Различия в гибкости

Патч-панели с медным кабелем обычно просты и состоят из одного кабеля на порт.
Волоконные панели часто имеют более высокую степень модульности. Поскольку оптоволоконные кабели бывают одномодовыми и многомодовыми, а также существует множество различных типов разъемов, многие оптоволоконные панели позволяют заменять панели адаптеров по мере необходимости.
