Что такое сеть патч-панелей? Я скажу вам ответ.

Сетевая патч-панель похожа на «центральную панель управления» или «распределительную коробку» всей сетевой кабельной системы.
Если вы сравните сетевые порты на стенах вашей компании или дома с электрическими розетками, то патч-панель — это «удлинитель», который централизованно управляет этими розетками.

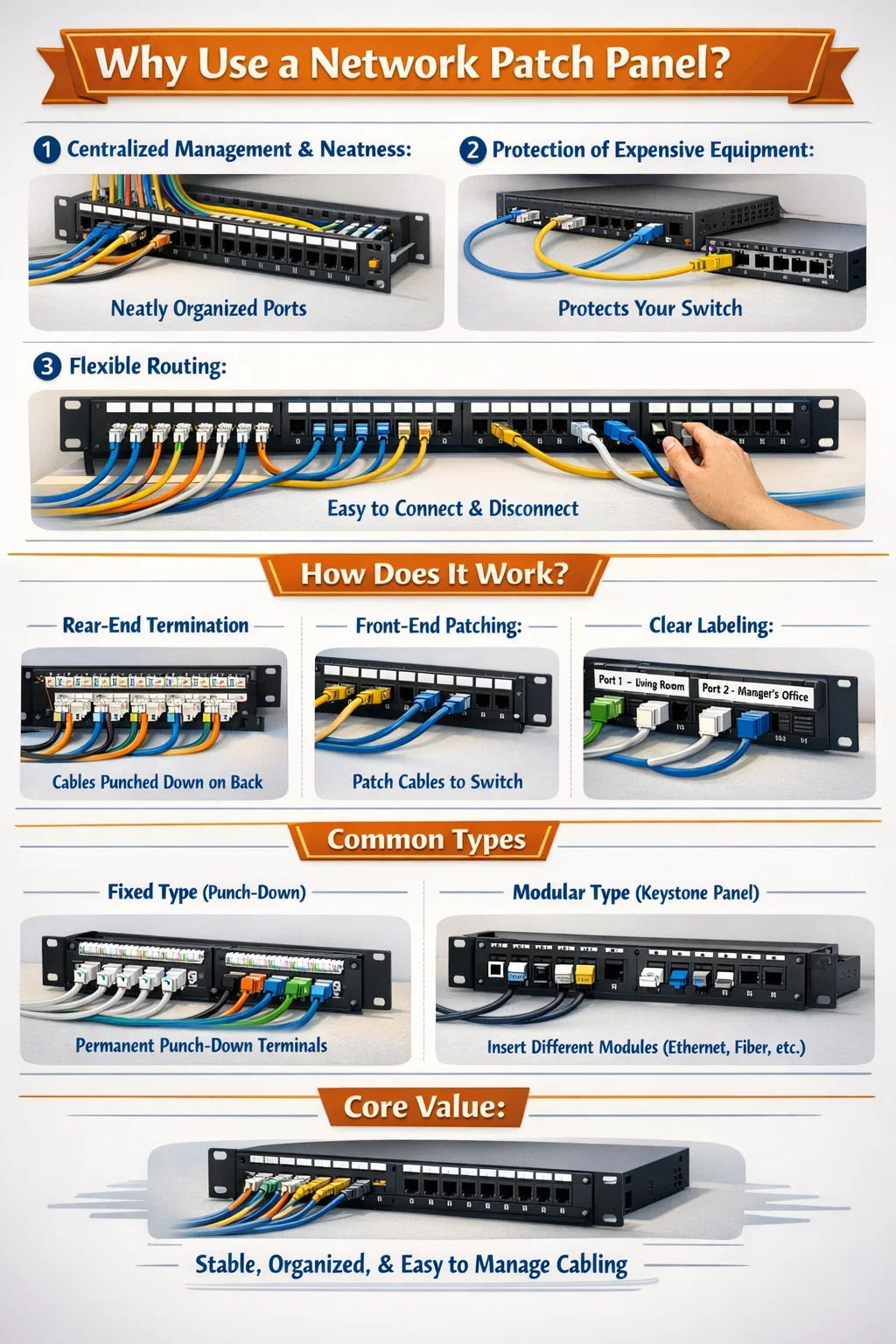

1️⃣ Зачем использовать Сетевая патч-панель ?

Централизованное управление и аккуратность:

Представьте себе, что у вас есть сетевые кабели из 20 комнат, напрямую подключенные к коммутатору; если кабели запутаются, будет беспорядок. При использовании сетевой патч-панели все длинные кабели, выходящие из стен, аккуратно закрепляются на задней части панели, а на передней панели имеется ряд аккуратно расположенных портов.

Защита дорогостоящего оборудования:

Сетевые кабели в стенах обычно довольно жесткие (одножильные медные), и частое подключение и отключение может легко сломать или повредить порты коммутатора. Используя патч-панель, вы можете соединить патч-панель и коммутатор гибкими патч-кабелями. Даже если потребуется частая смена соединений, будут повреждены только недорогие соединительные кабели, а не основные кабели в стене.

Гибкая маршрутизация:

Если вы хотите обеспечить доступ к сети в комнату 1, просто найдите соответствующий порт на сетевой патч-панели и подключите его к коммутатору коротким патч-кабелем. Хотите отключиться? Просто отсоедините патч-кабель; нет необходимости прикасаться к кабелям в стене.

2️⃣ Как это работает?

Задняя заделка: сетевые кабели (обычно Cat6 или Cat6a), протянутые из разных помещений во время ремонта, «заканчиваются» на задней стороне патч-панели. Этот процесс называется «пробивкой», и концы кабеля постоянно фиксируются и не перемещаются.
Внешнее подключение: на передней панели патч-панели расположен ряд стандартных сетевых кабельных интерфейсов. Вы просто используете короткие сетевые кабели (патч-кабели) для подключения портов патч-панели к соседнему сетевому коммутатору, и сеть подключена.
Четкая маркировка. Патч-панели обычно имеют отверстия для этикеток. Вы можете четко обозначить «Порт 1 — Гостиная», «Порт 2 — Кабинет менеджера», что значительно упрощает устранение неполадок в сети.

3️⃣ Распространенные типы

Фиксированный тип (тип Punch-down): интерфейсы уже закреплены на панели; вы просто вдавливаете жилы проводов на место.
Модульный тип (тип пустой панели): в панели есть только отверстия; При необходимости вы можете вставлять различные типы гнезд Keystone (например, в некоторые отверстия можно вставить модули сетевых кабелей, в другие — оптоволоконные модули). Этот метод является наиболее гибким и в настоящее время очень популярен.

4️⃣ Основная ценность

Цель сетевой патч-панели — не сделать сеть быстрее, а сделать ее более стабильной, эстетичной и простой в обслуживании. Это разделительная линия между профессиональной и беспорядочной прокладкой кабелей.
