Что такое краеугольный камень в сетевых технологиях?

2025-10-13

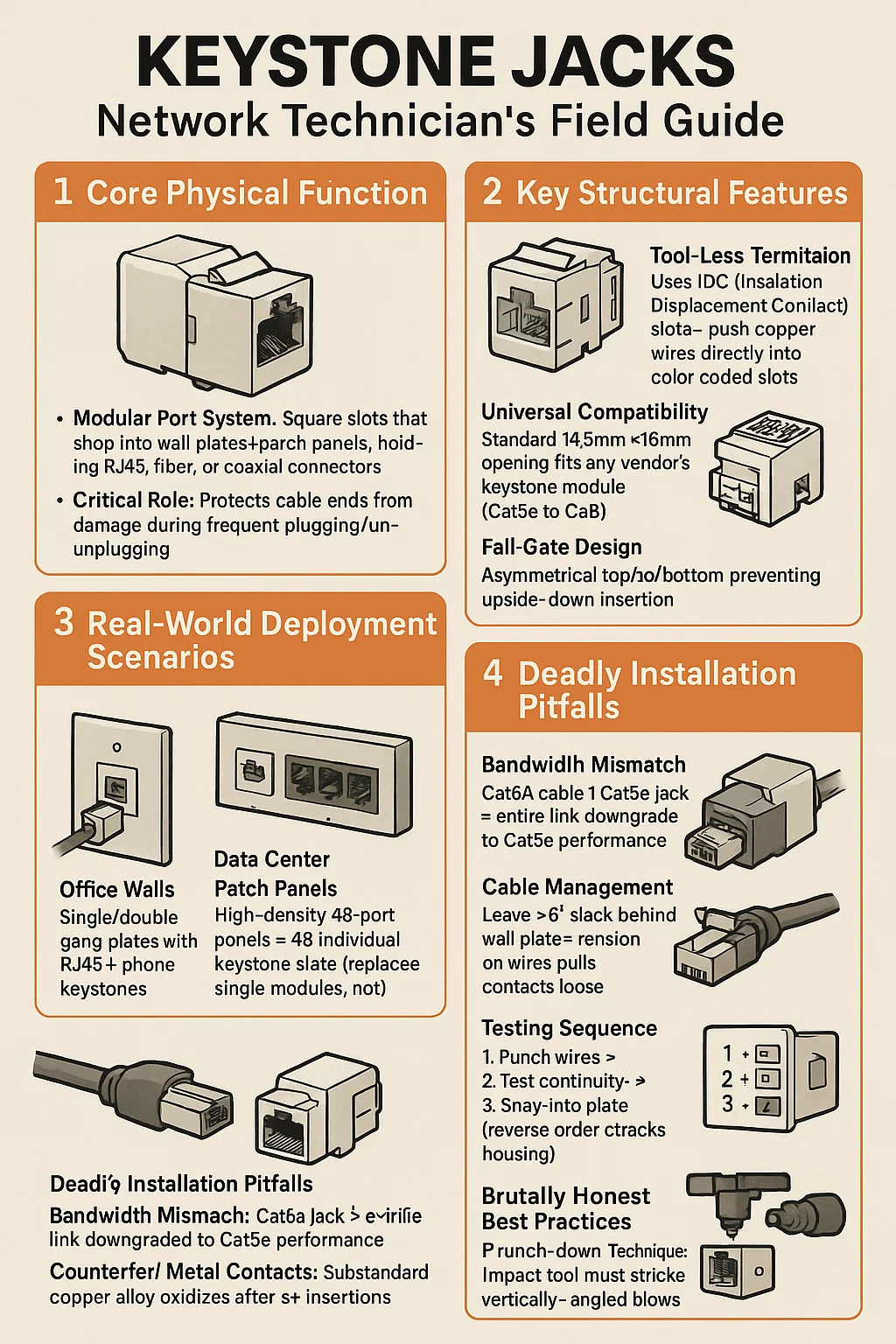

Кистоун Джекс : Руководство для сетевого специалиста.


1. Основная физическая функция

Модульная система портов: квадратные слоты, которые защелкиваются в настенных панелях/патч-панелях и удерживают разъемы RJ45, оптоволоконные или коаксиальные разъемы. Преобразует проложенные в стене кабели в порты, доступные пользователю.
Критическая роль: защищает концы кабеля от повреждений при частом подключении/отключении.


2. Ключевые структурные особенности

Заделка без инструментов: используются разъемы IDC (контакт со смещением изоляции) — вставьте медные провода непосредственно в слоты с цветовой маркировкой; лезвия прокалывают изоляцию для контакта.
Универсальная совместимость: стандартное отверстие размером 14,5×16 мм подходит для модуля Keystone любого производителя (от Cat5e до Cat8).
Безопасная конструкция:
Асимметричный верх/низ предотвращает вставку в перевернутом виде.
Электрические схемы T568A/B встроены в корпус.


3. Реальные сценарии развертывания

Офисные стены: одинарные/двойные панели с телефонными клавишами RJ45 (разделение данных и голоса).
Патч-панели для центров обработки данных: 48-портовые панели высокой плотности = 48 отдельных слотов Keystone (заменяйте отдельные модули, а не всю панель).
Гибридные среды: панели диспетчерской сочетают трапецеидальные сигналы HDMI с оптоволоконным кабелем RJ45 LC (например, станции видеонаблюдения).


4. Опасные ошибки при установке

Несоответствие пропускной способности: кабель Cat6A, разъем Cat5e = производительность всего канала понижена до Cat5e.
Поддельные металлические контакты: некачественный медный сплав окисляется после 5 вставок → потеря пакета (требуются контакты из фосфористой бронзы).
Незнание экранирования: использование экранированных разъемов с кабелем UTP создает контуры заземления (гул/помехи).


5. Самые честные практики

Техника удара вниз: ударный инструмент должен наносить удары вертикально, под углом и прорезать проводники.
Прокладка кабелей: Оставьте провисание ≥6 дюймов за настенной пластиной — натяжение проводов приведет к ослаблению контактов.
Последовательность тестирования:
Проколите провода → 2. Проверьте целостность → 3. Зафиксируйте пластину (в обратном порядке, корпус трескается).
