Экранированные или неэкранированные разъемы Keystone? Когда стоит подумать о защите от EMI?

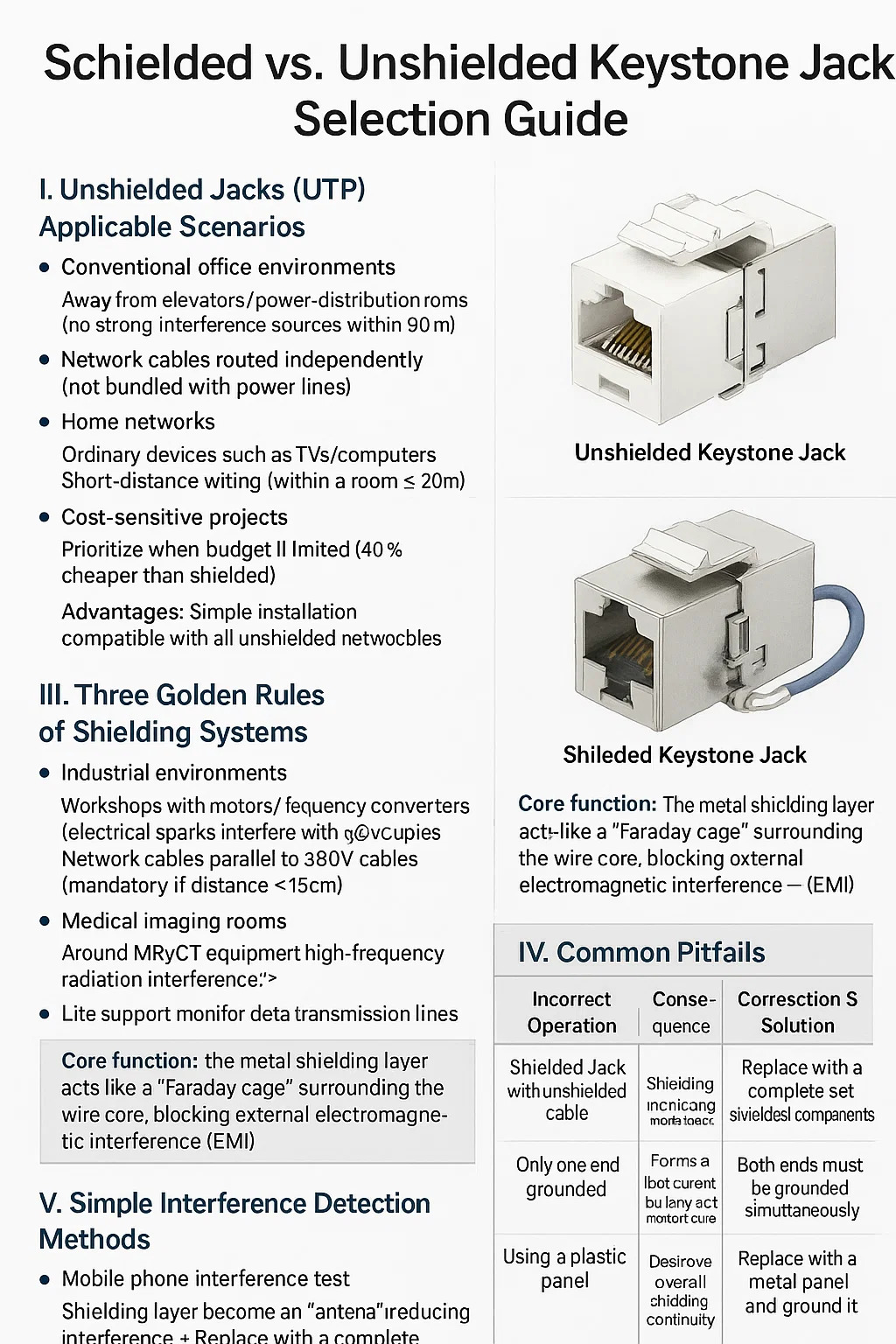

Экранированный против неэкранированного Кистоун Джек Руководство по выбору

I. Неэкранированные разъемы (UTP), применимые сценарии

● Обычные офисы.

Вдали от лифтов/помещений электрораспределения (нет источников сильных помех в радиусе 30 метров)
Сетевые кабели прокладываются независимо (не связаны с линиями электропередачи)

● Домашние сети

Обычные устройства, такие как телевизоры/компьютеры.
Проводка на короткие расстояния (внутри помещения ≤ 20 метров)

● Экономически чувствительные проекты

Расставьте приоритеты, когда бюджет ограничен (на 40 % дешевле, чем экранированный)
Преимущества: Простая установка, совместимость со всеми неэкранированными сетевыми кабелями.

II. Сценарии, в которых требуются экранированные разъемы (STP/FTP)

● Промышленная среда

Мастерские с двигателями/преобразователями частоты (электрические искры мешают сетевым сигналам)
Сетевые кабели параллельны кабелям на 380 В (обязательно, если расстояние < 15 см)

● Кабинеты медицинской визуализации

Вокруг оборудования МРТ/КТ (помехи высокочастотного излучения)
Линии передачи данных монитора жизнеобеспечения

● Открытые территории повышенного риска.

Антенны вблизи базовой станции (электромагнитные помехи)
Районы, подверженные грозам (защитный слой может отводить наведенную молнию)
Основная функция:
Металлический экранирующий слой действует как «клетка Фарадея», окружающая сердечник провода, блокируя внешние электромагнитные помехи (ЭМП).

III. Три золотых правила защитных систем

● Полное экранирование:

Сетевой кабель с разъемом Keystone Jack RJ45 должен быть экранирован (отказ любого компонента делает систему неэффективной).

● Двустороннее заземление:

Заземление патч-панели на торце шкафа
Заземление металлического корпуса выключателя со стороны оборудования

● Антиокислительное обслуживание:

Заземляющие контакты следует шлифовать каждые шесть месяцев (чтобы ржавчина не привела к нарушению заземления).

IV. Распространенные ловушки

V. Простые методы обнаружения помех

● Проверка помех мобильного телефона:

Во время разговора держите телефон рядом с сетевым кабелем → Если вы слышите «жужжащий» звук, значит, существуют помехи.

● Метод обнаружения мультиметра:

Измерьте напряжение между сетевым кабелем и проводом заземления > 1 В → Необходимо проверить заземление.

● Практический стресс-тест:

Пропингуйте шлюз во время работы копировального аппарата → Если процент потери пакетов превышает 5%, его необходимо заблокировать.
